hw混流泵主要技术参数换算

1.泵的性能变换：

改变泵的转速可改变泵的性能，扩大泵的使用范围。

改变转速的方法：改变皮带轮外径或改变齿轮减速器传动比，也可选用不同转速的动力机。

水泵转速改变后，其流量（q）、扬程（h）和功率（n）的变化关系如下式所示。

q1=q(n1/n） h1=(n1/n)2 n1=n(n1/n)3

式中：q1、h1、n1分别代表转速改变后的流量、扬程和功率。

水泵转速提高后，耗用功率增加，吸上真空度降低，寿命缩短。过分提高转速会发生其它事故，故应慎用。

水泵转速过分降低时，泵的使用效率低，为此，应尽量避免泵在过低转速下运行。用户应按性能曲线图选择使用。

天津雨辰泵业有限责任公司

混流泵

利用叶轮旋转产生的离心力和推力联合作用工作，斜向出流，又称斜流泵，有蜗式(卧式)和导叶式(立式)两种。它兼有离心泵和轴流泵优点，结构简单，高效区宽，使用方便，适用于平原圩区农田排灌泵站。中国研制的混流泵中，蜗壳式的扬程5～12m，流量900～4000m3/h;导叶式的扬程 3～25.7m，流量45～20160m3/h。叶轮直径5.7m，流量80～100m3/s，扬程 6～12m，转速75r/min，高效率92.1%，配套功率7000kW,是世界上投入运行的大型混流泵之一。 混流泵是国际泵行业的技术开发重点之一。它将部分代替离心泵和轴流泵工作。在日本、苏联、澳大利亚等国，混流泵的高效率都达到或超过90%

天津雨辰泵业有限责任公司

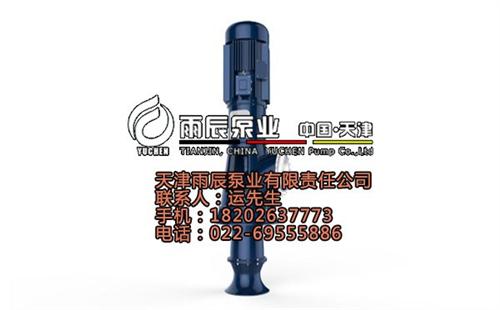

混流泵是介乎于离心泵和轴流泵之间的一种泵型。根据泵壳结构的不同，可以分为蜗壳式混流泵和导叶式混流泵两种。混流泵的构造不管是哪一种形式，都是同样由叶轮、泵壳、泵轴、轴承和填料密封装置等五个部件组成。蜗壳式混流泵的外形酷似离心泵；而导叶式混流泵的外形则很象立式轴流泵。混流泵叶轮形状粗短，它一部分象离心泵的叶轮；一部分又象轴流泵的叶轮，叶片是螺旋形扭曲叶片，叶轮叶片间的流道较宽，叶片出口边倾斜，它与离心泵和轴流泵叶轮内水流状况不同。水在混流泵叶轮中流动，是轴向进来，以倾斜的方向流出去，所以，混流泵又叫做斜流泵。 泵壳的结构形式有两种：一是蜗壳形，例如HB型混流泵，基本上与离心泵相同，但其泵体宽大，卧式安装使用；另一是圆筒形，例如导叶式混流泵、农排泵，它们与立式轴流泵相似，泵体内也装有导叶，立式安装使用。
