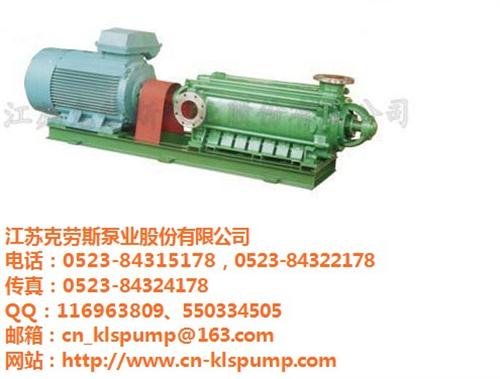

多级离心泵结构：

主要由：低压吸入段（进料管、进料室）；泵体（蜗壳、导翼、防磨环）；高压输出端（泵头）；平衡装置（平衡管、平衡板、平衡盘）；密封装置（填料密封、机械密封）；泵轴（轴间套、叶轮、定位键、轴承）组成。

辅助装置：支架、机座、 联轴器、电机、过滤器等。

故障判断与排除

现象：启泵后泵压下降泵不上量。

主要原因：

①放空不彻底、泵内有空气；

②过滤器或进油管线堵塞（油流不畅）、初级叶轮进口堵塞；

③油温过低或过高；.

④大罐或缓冲罐液位（压力）太低；

⑤平衡装置磨损严重（平衡管堵塞或由于操作不当引起）；

⑥ 离心泵低压端密封不严、漏失导致泵内进空气。

处理方法：

①重新放空至液体自然从输出端放空阀流出为止；

②清洗过滤器或检查进油管线通径；

③控制输油温度在450C~500C之间为最宜；

④检查输油大罐、缓冲罐液位、压力；

⑤检查平衡装置 （必要时可打开检查）；

⑥检查更换离心泵低压端密封或调整压帽螺丝。

GY型系列高温熔盐液下泵扬程：H=20-60m流量：Q=10-420m3/h

型号意义

100------流量m3/h

G--------高温

Y--------液下泵

37-------扬程（m）

B--------材料代号

概   述

GY型系列高温熔盐液下泵，是我公司在多年生产的RY型熔盐泵基础上根据用户需要，参考国外同类型产品的结构进行开发设计的RY型升级换代产品。

GY系列较替代产品RY型熔盐泵产品系列更完善，使用寿命更长，并从单一的熔盐输送，进而转化为除熔盐外，同时可作为高温化工物料的输送，介质使用温度＜540℃。

GY系列在设计上充分考虑了传动部位的冷却，输送介质饱和蒸汽的密封等工况条件，对原RY型泵结构作了大量的改进并通过试验进行验证；

1、轴承部位设有冷却装置，使轴承工作环境不受高温介质的影响。

2、冷却水与轴直接接触，介质的高温不会因轴而传递到转动部分。

3、独特的结构，确保冷却水不会不进入介质。

4、无须维修耐高温的密封装置，使被输送介质的饱和蒸汽不致于逸出，（特别在输送熔融盐的工况，即使少量的ya硝酸盐饱和蒸汽也对人体有害）。

多种耐高温、耐腐蚀耐磨材料的组合，使GY系列高温液下泵不但适用于如：膜式法固碱，有机氟裂解使用的二元、三元组份的熔盐，也可使用于磷肥、石油裂解等装置的高温流体输送。由于彻底杜绝了热量传至传动部位，因此GY系列泵较同类型高温液下泵（熔盐泵）寿命大大提高。

江苏克劳斯泵业股份有限公司——CQF(B)系列磁力驱动泵

CQB型小型磁力驱动泵是依靠磁力偶合器来传递动力的节能新产品。它取消了传统的轴封和联轴器，使复杂的动密封变成了可靠的静密封，消灭了轴填充的跑、冒、滴、漏现象，广泛应用于石油化工、食品、制药、染料、造纸、环保、冶金、电力、化工等行业。

根据用户输送介质不同的要求，我公司生产的磁力驱动泵有三种形式：

（1）CQF系列采用全氟塑料增强合金制造（功率2.2KW以下）。

（2）CQB系列接触液体的过流部件均用不锈钢制造（功率在37KW以下）。

（3）CIF泵体采用氟塑料增强合金衬里，叶轮、泵盖等采用氟塑料增强合金压制（功率在37KW以下）。

这三种形式的泵由于采用了不同的材料，从而扩大了泵的使用范围。具有良好的耐硫酸磷酸、氢氟酸、盐酸和硝酸等溶液。该系列泵是按国际标准ISO2858设计，各另部件都有足够的安全系数，故其能满足高压和大流量的要求，最大流量100m3/h，最高扬程80m。
