齿轮泵的结构及工作原理

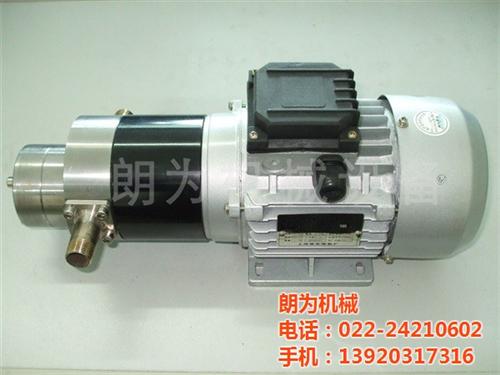

一台完整的齿轮泵包括马达、减速器、联轴器和泵头几部分，泵头部分由泵壳、前后侧盖、齿轮轴、滑动轴承和轴封构成。高温齿轮泵属于正位移泵，工作时依靠主、从动齿轮的相互啮合造成的工作容积变化来输送熔体。工作容积由泵体、齿轮的齿槽及具有侧板功能的轴承构成。

当齿轮旋转时，熔体即进入吸入腔两齿轮的齿槽中，随着齿轮转动，熔体从两侧被带入排出腔，齿轮的再度啮合，使齿槽中的熔体被挤出排出腔，压送到出口管道。只要泵轴转动，齿轮就向出口侧压送熔体，因此泵出口可达到很高的压力，而流量与排出压力基本无关。

高压齿轮泵的外形结构和工作原理都与离心泵不同，它的性能也有极大差异。在实际工作中，要严格区分开来，采用不同的使用方法来指导生产实践，解决生产问题。高压齿轮泵的性能用工作参数来表示。流量、扬程、功率、效率等参数相互之间都有一定关系，如果将参数关系用曲线形式来表示，就是水泵性能曲线，这些曲线是水泵厂用实验方法求得的，给用户提供技术资料。流量与扬程、流量与功率相互之间的变化规律是一样的。总体上，扬程和功率随水泵流量增大而逐渐减小，但是在变化进程中间有转折，随流量增加，扬程和功率反而逐渐升高，以后又逐渐下降。当流量大时，效率高；当流量Q=0时，水泵扬程和轴功率均为效率时的1.5—2倍左右。高压齿轮泵若在小流量的情况下工作，因为泵内产生漩涡，形成水泵效率急剧下降，并会出现性能不稳定的工作状态，在生产中是不允许的。

PEP－II泵的齿轮与轴共为一体；选用通体淬硬工艺；可获得更长的作业寿数.“D”型轴承联系了强迫光滑机理；使聚合物经轴承外表；并返回到泵的进口侧；以确保旋转轴的有用光滑.这一特性削减了聚合物停留并降解的能够性.精细加工的泵体可使“D”型轴承与齿轮轴准确合作；确保齿轮轴不偏疼；以防齿轮磨损.Parkool密封布局与聚四氟唇型密封一起构成水冷密封.这种密封实际上并不触摸轴的外表；它的密封原理是将聚合物冷却到半熔融状况而构成自密封.也能够选用Rheoseal密封；它在轴封内表上加工有反向螺旋槽；可使聚合物被反压回到进口.为便于装置；制作商描绘了一个环形螺栓装置面；以使与其它设备的法兰装置相合作；这使得筒形法兰的制作更简单.
