真空泵的结构形式

泵总体结构型式

真空泵的泵体的布置结构决定了泵的总体结构。

立式结构的进、排气口水平设置，装配和连接管路都比较方便。但泵的重心较高，在高速运转时稳定性差，故这种型式多用于小泵。

卧式泵的进气口在上，排气口在下。有时为了真空系统管道安装连接方便，可将排气口从水平方向接出，即进、排气方向是相互垂直的。此时，排气口可以从左或右两个方向开口，除接排气管道一端外，另一端堵死或接旁通阀。这种泵结构重心低，高速运转时稳定性好。一般大、中型泵多采用此种结构。

泵的两个转子轴与水平面垂直安装。这种结构装配间隙容易控制，转子装配方便，泵占地面积小。但泵重心较高且齿轮拆装不便，润滑机构也相对复杂。

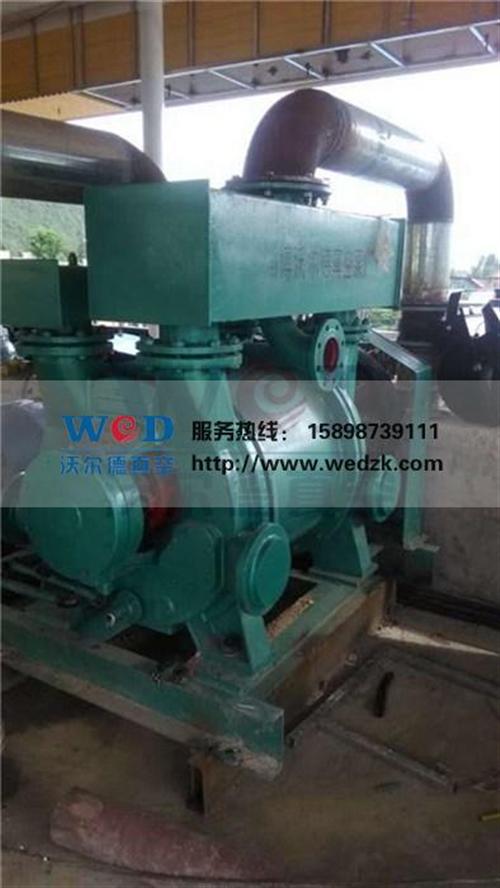

淄博沃尔德真空泵厂一直以来致力于为客户开发和制造满意的水环真空泵、压缩机及真空机组，由于型号太多，恕不一一呈现，如需咨询各类型号真空泵，欢迎您拨打图片上的电话联系我们，我们将竭诚为您服务！

操作水环真空泵需要掌握的要领和事项

水环泵运转时，要不已地充水以维系泵内液封，同时也起冷却的效用，但泵所能造成的真空度受泵体中水的气温所户限。

       液环真空泵可使抽出的气态不与泵壳直截接触，所以.在抽吸侵蚀性气态时只要叶轮引用耐侵蚀材料制造即可。泵内所注人的流体必需不与气休起化工衬映。比如，抽吸氧气时可用水，抽吸氮气时可用nong liu suan。还应注意所用流体应不含固态颗粒，否则，将使叶轮与壳体常受磨损，下降抽气能力。

       单级蒸汽井喷泵仅可得到90%的真空，如若要得到95%以上的真空，则可引用几张蒸汽井喷泵串连起来采用，便可得到更大的真空度。

注意事项：

       真空制度启动时，要先用机器泵将制度抽至低真空，再接通扩散泵冷凝水.而后逐步炮炼使油鼎沸并正常回流后再启动油扩散泵。倒闭油扩散泵时.需先堵截炮炼器电源，待油休止鼎沸后再关冷凝水，再倒闭扩散泵先后二个活塞，接着将机器泵的抽气日通磅礴后才气停机器泵.通常在机器泵和油扩散泵以前安一冷阱，以免有机物、水汽等杂质插入机器泵，影响泵的工作机能。冷阱的冷却荆可按需求选任干冰、液氮等。

       对玻璃真空制度的捡漏，采用高频火花儿真空捡漏仪较方便。它是利用低压强气态在高频电场中，发生感应放电时所发生的不一样色彩，来大致估量真空恒量级，以公断制度是否漏气。实际捡漏流程如下，启念头械泵数分钟后，制度的真空度可达1.333~13.33Pa。

真空泵机组的正确操作方法

众所周知，机械设备都有属于他们自己的操作步骤，真空泵机组也不例外，今天我们就一起看一下其正确的操作步骤吧：

   自动的。手动蝶阀处是开启的，首先打开真空泵机组，当有压力给出信号启动罗茨泵的时候，转换开关会到中间的位置，想要停止罗茨泵的时候，也用手动停止真空泵机组。

   手动的。手动蝶阀是处于开启状态的，首先要启动真空泵机组，真空度达到一定的规定之后就会启动罗茨泵，就会正常运转，停止工作的时候，也会先停止罗茨泵，然后再关闭水环真空泵的进水阀门。

   停车前先关闭罗茨泵的冷却水进水阀门和水环泵的进水阀门，当系统达到所需工作压力的时候可通过压力变送器的信号控制罗茨泵的停止。

   真空泵机组供水量的大小是根据供水管路上的阀门来进行调整的，溢流口的位置要和水环泵的液位要保持相平。

   感谢大家的阅读，若有需要真空泵机组的，欢迎与我们联系。
