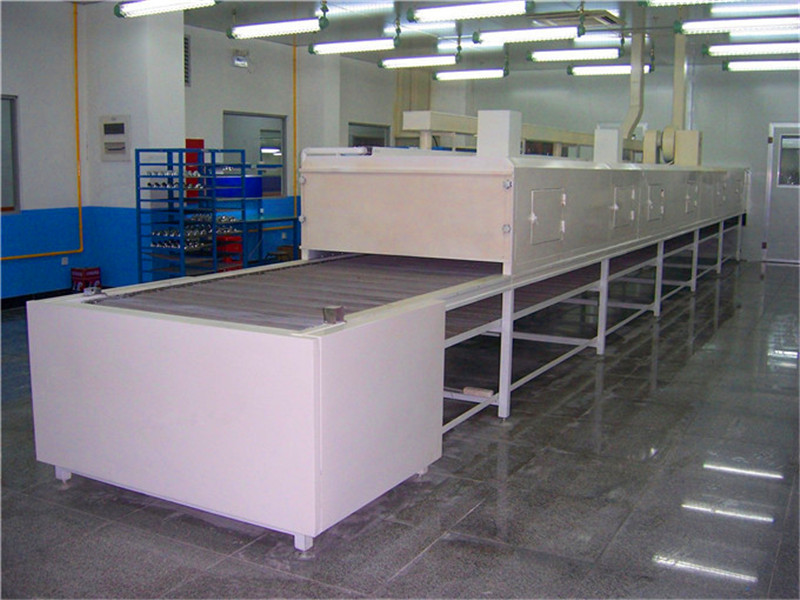

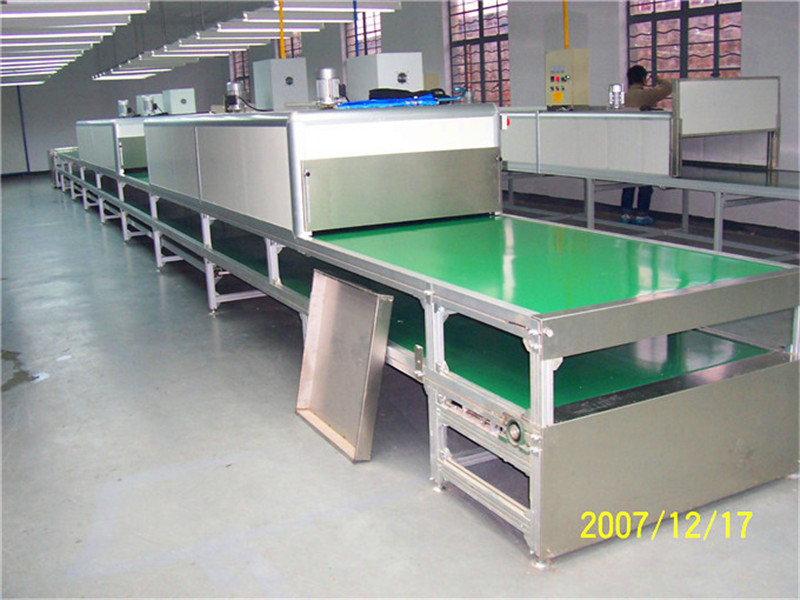

一、网带式电加热烘道概述

该烘道是采用电加热管直接供热，内部热风搅拌，通过网带回转式输送，确保进入烘道内的产品达到加热烘干要求。烘道主要由炉体、电加热管、热风搅拌电机、网带式输送系统和电气控制系统等组成。炉体主要由型材组成框架，外板与炉膛之间内填优质硅酸铝棉进行隔热保温。顶部设有排汽口，适时启闭调节阀可自然排放出烘道内产生的废汽。为确保设备平衡度，在每个底脚上都装有调节脚。加热元件采用多支电加热管均匀排列安装于炉内网带上下两侧，对网带上工件进行直接加热供干，升温快、热效果好。搅拌风机安装在房体顶部，对房体内的热空气进行搅拌，进一步提高了工件受热均匀性。输送系统主要由链轮、网带、涨紧器及驱动电机组成，直接安装固定在骨架上。网带传输通过式进出炉膛，采用变频调速电机控制网带输送速度。在网带的两侧采用角钢轨道对网带进行支承，同时传输系统上配置手动涨紧器，可确保网带输送时的稳定性。据工件加热烘干工艺要求，烘干段分四区控温，每加热区可独立控制。采用温度传感器、智能式数显温控仪表、固态继电器、接触器等组成温度控制电路，进行PID自整定、自动恒温控制，可精确控制每区加热温度。具有断偶、漏电保护的功能，当设备出现超温状况时声光报警并自动停止加热。

二、关于设计

根据客户的使用要求，选择原材料配置及主要元件，用户需提供以下技术参数：

1.炉膛尺寸  2.外形尺寸  3 .台车面尺寸  4.功率 电压  5.工作温度  6.温控精度

三、资料交付及售后服务
1、随设备提供产品说明书、电气原理图、合格证。
2、供方对所提供设备及自控仪表保修壹年（人为事故除外），保修期外优惠供应电仪及其它易损件。
3、免费调试、指导安装、培训操作人员。
4、质保期内供方对需方提出的服务四小时内做出答复，并视情况在四十八小时内到达需方现场服务。保修期外出现问题，供方协助需方解决。
