燃油燃气锅炉燃烧器的布置

1.燃油锅炉燃烧器的布置

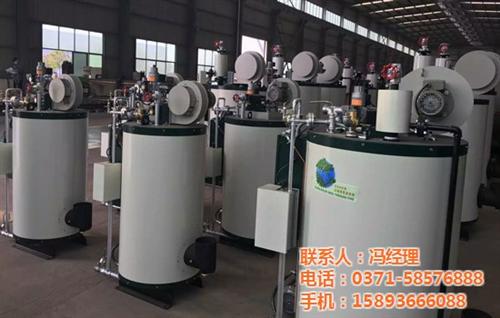

　　目前生产的快装型燃油锅炉要求体积小，炉膛热负荷高，主要采取措施有两点：第一是提高燃烧器雾化质量，第二是提高燃烧器出口处的风速，使气流内部混合更强烈。气流的截面减小，燃烧就强烈，故燃烧器的布置与炉膛热负荷密切相关。小型燃油锅炉均为单个燃烧器，布置于立式锅炉炉顶或底部，视烟气行程方向而定，一般卧式快装火管锅炉均配置1~2个燃烧器，水平布置。

　　对水管锅炉或燃煤锅炉改成燃油锅炉，燃烧器中心和侧墙的距离应不小于1~1.2m，下排燃烧器到炉底的距离不应小于1m;如选用两个燃烧器，则其中心之间的距离也应保持1m左右，且两个燃烧器旋转风的转向应相反，当单只燃烧器的耗油量为500~l000kg/h时，炉膛深度不小于4m;耗油量为200~500kg/h时，炉膛深度不小于3m。

2.燃气锅炉燃烧器的布置

　　锅炉炉膛大小和形状与燃料性质关系很大，燃气锅炉的燃烧过程比燃油简单，燃烧所需的时间较短，因而所需炉膛容积要小，燃烧器的布置应与炉膛形状结合起来考虑,以火焰充满度好，火焰冲刷不到水冷壁为原则，燃气锅炉一般布置一个燃烧器，这样系统简单，运行管理方便，投资省。对较大容量燃气锅炉，可以布置两个燃烧器。通常采用上下布置方式，即使负荷减小时，停用一个燃烧器，也不致造成火焰偏离炉膛中心，影响水循环的可靠性和过热器温度偏差。

　　锅壳式锅炉由于受结构的限制，均采用双炉胆对称水平布置，每个炉胆各布置一个燃烧器，燃气锅炉燃烧器可以布置在锅炉前墙、底部，若烟气出口处在炉膛底部，燃烧器可以布置在炉顶。

生物质锅炉是以生物质能源做为燃料的锅炉叫生物质锅炉，分为生物质蒸汽锅炉、生物质热水锅炉、生物质热风炉、生物质导热油炉、立式生物质锅炉、卧式生物质锅炉等。

　　生物质锅炉是锅炉的一个种类，就是以生物质能源做为燃料的锅炉叫生物质锅炉，分为生物质蒸汽锅炉、生物质热水锅炉、生物质热风炉、生物质导热油炉、立式生物质锅炉、卧式生物质锅炉等。

锅炉采用最适合生物质燃料燃烧的燃烧设备----往复炉排。锅炉在结构设计上，相对传统锅炉炉膛空间较大，同时布置非常合理的二次风，有利于生物质燃料燃烧时瞬间析出的大量挥发分充分燃烧。

　　锅炉可配有燃油(燃气)点火燃烧器，实现点火自动化。锅炉的给料、燃烧、除渣、给水、点火都可采用自动控制，操作非常方便。锅炉配有自动清灰装置，能及时清除锅炉受热面的积灰，保证锅炉有效稳定运行。锅炉尾部布置有省煤器、也可根据用户需要布置空气预热器。相对传统的锅炉，锅炉效率更高，排烟温度低。

　　采用有效保温材料，锅炉表面温度低，散热损失可以忽略不计。严格按中国国家规范和标准生产，所有受压部件均采用优质锅炉钢材。每台锅炉出厂前都要经过严格的检验和测试，包括水压试验和X射线检测。设置有人孔、检查门、观火孔等，维护保养十分方便。生物质锅炉的特点是：节能、环保，且安装使用方便。

　　燃料供应

　　锅炉的燃料是BMF燃料，燃料由输料机送入炉顶料仓，然后由螺旋给料机送入炉膛，均匀散落在炉排上。

　　燃烧过程

　　燃料被螺旋给料机送入炉膛，在此处由于高温烟气和一次风的作用逐步预热，干燥、着火、燃烧，此过程中析出大量挥发分，燃烧剧烈。产生的高温烟气冲刷锅炉的主要受热面后，进入锅炉尾部受热面省煤器和空气预热器，再进除尘器，最后经烟囱排入大气。未气化的燃料边向炉排后部运动，直至燃尽，最后剩下的少量灰渣落入炉排后面的除渣口。

　　环保排放

　　BMF燃烧产生的灰份约占燃料的1.5%左右，为方便排灰，锅炉的后部布置有螺旋出渣机，实现连续清灰。锅炉尾部烟道布置有除尘器，保证烟尘排放符合环保要求。

　　锅炉效率

　　生物质锅炉的效率一般都在80%以上，锅炉型号大，燃烧的更充分，锅炉的效率也就更高。达到了88.3%，比燃煤锅炉平均效率水平高15%。

1.燃油燃气锅炉的主要特点

　　燃油燃气锅炉与层燃燃煤锅炉的主要区别在于燃烧系统不同，主要表现在燃料性质和燃烧方式不同。燃油燃气锅炉的燃烧系统具有如下两大特点：

1)若燃烧过程控制不当，炉膛中可形成大量可燃混合气，当混合气爆燃时，可能会引起炉膛引爆，造成重大财产损失和人员受伤事故。

　　2)燃油燃气锅炉的燃烧方式为空间燃烧，燃烧速度较快、负荷响应迅速。

　　2.燃油燃气锅炉的自控要求

　　与燃油燃气锅炉燃烧系统相适应，对燃油燃气锅炉的自控系统有如下基本要求：

　　(1)可靠的系统配置为防止燃油燃气锅炉发生危险事故，在设计燃油燃气锅炉自控系统时，必须优先考虑系统的可靠性，必要时可采用将保护系统与检测控制系统分开设置的设计方式。在选用微机控制系统时，有必要采取配置必需的后备手控和重要参数的双重指示等措施来提高控制和保护系统的可靠性。

　　(2)严格的程序控制 燃油燃气锅炉的起动、停炉应采用程序控制，在起停过程中严格检测燃料系统、送风系统及火焰监测系统，以避免在起停炉过程中发生故障。

(3)及时的报警保护应根据具体情况，选用以下与燃烧系统有关的报警及联锁保护项目：

　　1)锅筒水位越限报警及联锁保护。

　　2)锅筒压力超压(热水锅炉出水温度超温)报警及联锁保护。

　　3)熄火联锁保护。

　　4)低油压联锁保护(燃油锅炉)。

　　5)高油温联锁保护(燃油锅炉)。

　　6)低油温联锁保护(燃油锅炉)。

　　7)低燃气压力联锁保护(燃气锅炉)。

　　8)高燃气压力联锁保护(燃气锅炉)。

　　9)风压低联锁保护。

　　10)燃烧器法兰限位开关联锁。

　　11)可燃气体泄漏报警。

　　12)地震联锁保护。

　　(4)快速的系统响应当燃油燃气锅炉运行中火焰异常燃灭时，要求自控系统应迅速切断燃料供应，防止燃料进入炉膛，因而要求自控系统有足够快的响应速度。

　　(5)联动的负荷调节当燃油燃气锅炉负荷变化时，燃料调节的响应速度比送风系统的响应速度快。当负荷突然增大时，燃油增加速度大于相应空气量的增加速度，造成燃烧不充分，产生黑烟;当负荷突然减小时，燃油减少速度快，造成排烟含氧过高。对于位式控制的小锅炉，燃烧的增减更应与风量的增减相匹配，否则可能造成熄火。因而在设计自控系统时，应考虑燃烧与空气同步调节。

　　(6)现场仪表的防爆对于燃气锅炉自控系统，现场仪表应选用防爆型仪表。
