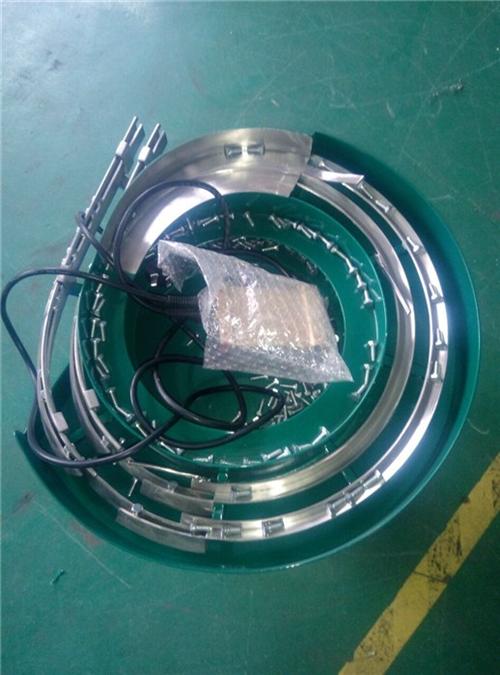

振动盘

      电磁振动上供料器的工作过程,是由于电磁铁的吸引和支承弹簧的反向复位作用,使料槽产生高速高频(50---100次/秒),微幅(0.5---1mm)振动,使工件逐步向高处移动.当I=0时,料槽在支承弹簧作用下向右上方复位,工件依靠它与轨道的磨擦而随轨道向右上方运动,并逐步被加速.当I>0时,料槽在电磁铁的吸引下向左下方运动,工件由于惯性作用而脱离轨道,继续向右上方运动(滑移或跳跃),再经过光纤放大器的光电转换作用,经集成线路模拟转换至下一循环,周而复始,工件在轨道上作由低到高的运动.

振动盘分类

     振动盘的组成：料斗、底盘、控制器、直线送料器、储料仓、光电感应系统。振动盘料斗类型：筒形料斗、螺旋、线料斗、锥形料斗、铝合金盘、。振动盘底盘类型：正拉底盘、侧拉底盘、压电式底盘、精密底盘、神钢底盘、四方型底盘。振动盘控制器类型：普通控制器、分极控制器、调频控制器、带缓启动控制器、数显调频控制器五种。压电-普通-直线送料器类型：100、120、130、140、180、200。直线运动的方式输送的振动源。

振动电磁铁原理：

      利用了电磁铁产生交变磁场，振动部分是一个铁片悬浮在电磁铁前方，信号经过电磁铁的时候会使电磁铁

磁场变化，从而使铁片振动发声。交流电压实电磁铁产生磁场，由于频率很高，所以产生的磁力也是瞬间变化底盘的下面有3-6组一定角度的弹簧片，当电磁铁同交流电瞬间产生磁场，弹簧片受压，当电压正选波变化的时候，弹簧片弹回来，就产生了力，可靠的保证。
