本机床结构是由床身、底座、三角体、工作台和滑座、滑臂回转座、铣头、冷却及润滑、电器系统等九个主要部件组成床身装在底座上，床身下腹内装主电机。通过一对三角皮带轮传给I轴进入床身齿轮箱，经过六对齿轮传动给主轴，主轴前端为莫氏4号锥孔。即可装置端铣刀柄，亦可装置刀杆，长刀杆另一头支承在挂架的轴承孔内，刀杆支架则装在滑臂的燕尾导轨上。

   数控钻铣床的工艺装备主要是指夹具和刀具

   1、夹具

   数控机床主要用于加工形状复杂的零件，但所使用夹具的结构往往并不复杂。数控铣床夹具的选用可首先根据生产零件的批量来确定。

   对单件、小批量、工作量较大的模具加工来说，一般可直接在机床工作台面上通过调整实现定位与夹紧，然后通过加工坐标系的设定来确定零件的位置。

   2、刀具

   数控铣床上所采用的刀具要根据被加工零件的材料、几何形状、表面质量要求、热处理状态、切削性能及加工余量等，选择刚性好、耐用度高的刀具。

   铣刀类型选择

   根据被加工零件的几何形状,选择刀具的类型有：

   1） 加工曲面类零件时，为了保证刀具切削刃与加工轮廓在切削点相切，而避免刀刃与工件轮廓发生干涉，一般采用球头刀，粗加工用两刃铣刀，半精加工和精加工用四刃铣刀。

   2） 铣大的平面时：为了提高生产效率和提高加工表面粗糙度，一般采用刀片镶嵌式盘形铣刀。

   3） 铣小平面或台阶面时一般采用通用铣刀。

   4） 铣键槽时，为了保证槽的尺寸精度、一般用两刃键槽铣刀。

   5） 孔加工时，可采用钻头、镗刀等孔加工类刀具。

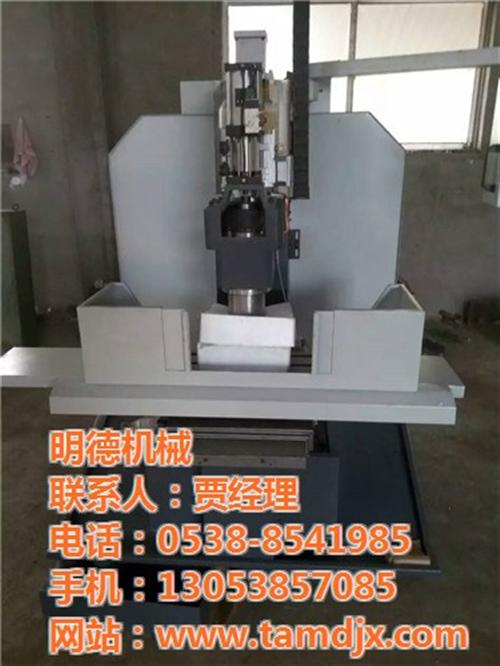

   钻铣床是一种中小型通用金属切削机床，即能卧铣，又能立铣。它适用于钻、扩、铰、镗、孔加工;如用圆片铣床、角度铣刀、形成铣刀及端面铣刀，能铣削平面、斜面、垂直面和沟槽等。装上附件立铣头后，可作为多方向的铣削工作。

    本机床结构是由床身、底座、三角体、工作台和滑座、滑臂回转座、铣头、冷却及润滑、电器系统等九个主要部件组成床身装在底座上，床身下腹内装主电机。
