轴流泵的密封装置

轴流泵出水弯管的轴孔处需要设置密封装置，目前，一般仍常用压盖填料型的密封装置。

轴流泵的出水弯管

出水弯管作为轴流泵的一个过流部件起到了改变流向的作用，弯管角度一般为60°或75°。

轴流泵与离心泵相比，具有下列性能特点：

1、扬程随流量的减小而剧烈增大，Q～H曲线陡降，并有转折点。其主要原因是，流量较小时，在叶轮叶片的进口和出口处产生回流，水流多次重复得到能量，类似于多级加压状态，所以扬程急剧增大。又回流使水流阻力损失增加，从而造成轴功率增大的现象，一般空转扬程Ho约为设计工况点扬程的l1．5～2倍。

2、Q～N曲线也是陡降曲线，当Q～N(出水闸阀关闭时)，其轴功率较大。因此，轴流泵应“开闸启动”。

3、Q～H曲线呈驼峰形，效率高工作的范围很小。因此，轴流泵不宜采用闸阀调节流量，避免水泵在效区外运行。轴流泵一般采用变角调节来改变流量，也就是通过改变叶片装置角p来改变其性能曲线。大型全调式轴流泵为了减小水泵的启动功率，通常在启动前先关小叶片的p角，待启动后再逐渐增大p角，这样，就充分发挥了全调式轴流泵的特点。

在轴流泵中，液体运动好象沿螺旋面的运动，液体除了轴向前进外，还有旋转运动。导叶是固定在泵壳上不动的，水流经

过导叶时就消除了旋转运动，把旋转的动能变为压力能。因此，导叶的作用就是把叶轮中向上流出的水流旋转运动变为轴向运动。一般轴流泵中有6~12片导叶。

轴和轴承：泵轴是用来传递扭矩的。在大型轴流泵中，为了在轮毂体内布置调节、操作机构，泵轴常做成空心轴，里面安置调节操作油管。轴承在轴流泵中按其功能有两种：①导轴承,主要是用来承受径向力，起到径向定位作用；②推力轴承，其主要作用在立式轴流泵中，是用来承受水流作用在叶片上的方向向下的轴向推力，泵转动。部件重量以及维持转子的轴向位置，并将这些推力传到机组的基础上去。

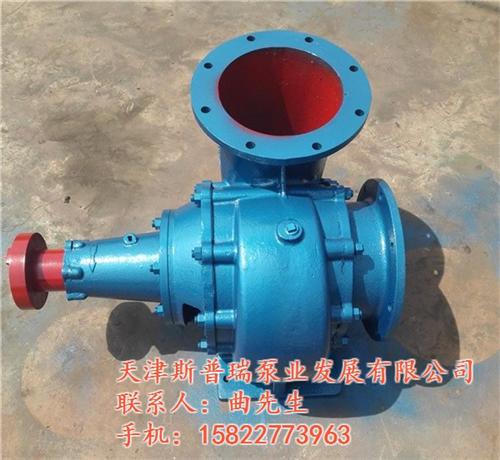

密封装置：轴流泵出水弯管的轴孔处需要设置密封装置，目前，一般仍常用压盖填料型的密封装置。轴流泵及混流泵都是叶片式泵中比转数较高的一种泵。它们的特点都是属于中、大流量，中、低扬程。特别是轴流泵，扬程一般仅为4～15m左右。在给水排水工程中，例如大型钢厂、火力发电厂、热电站的循环泵站，城市雨水防洪泵站、大型污水泵站以及象引滦人津工程中的一些大型提升泵站等，轴流泵及混流泵的采用都是十分普遍的。

轴流泵安装前的准备工作：

对运到安装地点的水荥零部件必须全部检査，注意拆装工具是否齐全，各零部件在运输过程中有无缺损现象。

清理水泵各零部件结合面处的浮锈、油垢和毛刺等。

按照水泵安装外形图检查土建基础的标高、质量以及预埋地脚螺孔的深度是否符合规定。

准备安装工具、测量仪表、起吊设备和其他辅助材料等。

检査泵轴是否弯曲或损坏，同时严格检查联轴器、法兰盘和泵轴中心线是否同心，其偏心误差不得超过使用说明书中规定数值。
