螺旋桩机主要由动力头、钻杆、立柱、液压步履式底盘、回转结构、卷扬机、操作室、电器系统、液压系统、托运机构等组成。

       1、斜撑:为圆管法兰连接式结构，下部有螺旋铰接头，既便于安装又能微量调节斜撑长度。

       2、液压系统:包括油泵电机总成、油箱、支腿油缸、行走油缸、起臂油缸、油管、阀件等。液压系统均安装在步履式地盘上，它的控制集中在司机室内，液压系统工作原理。

       3、.电器系统:包括配电箱、按钮箱。各支路的控制均集中在按钮箱内，线路结构见电器原理图。

      与传统的筒式柴油打桩锤相比，卓力桩机打桩锤具有散热效果好，连续打桩能力强，柴油燃烧更加充分，油耗低，使用寿命长的特点, 通过特殊表面处理, 汽缸内壁表面硬度可达HRC40,使汽缸使用寿命达到传统工艺处理汽缸寿命的3-5倍。筒式柴油锤自推出以来，受到了客户的高度认同与好评。

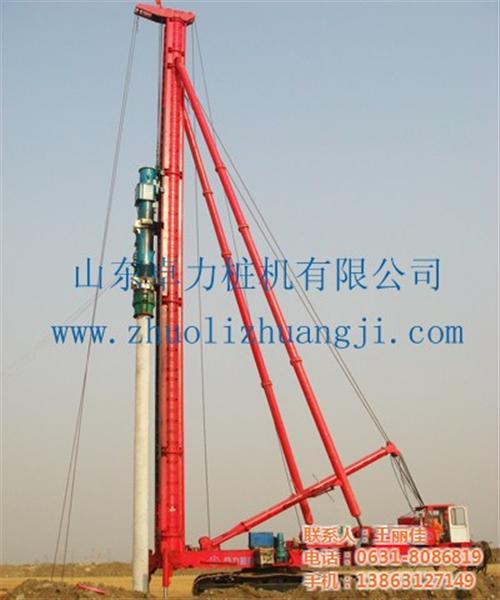

CFG桩机桩架主要由顶部滑轮组、立柱、斜撑杆、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统及电气系统组成。

CFG桩机动力机构

      动力头采用三环减速机构，此种减速机构已是相当成熟的产品。大中心孔的减速机，成载过载能力高、结构紧凑、噪音小、寿命长，是目前国内钻机最理想的动力装置。它有两个风冷电机、减速器、弯头、排气装置、提升架和滑快组成。工作时两个电机通过联轴器带动减速器的高速旋转，将动力低速轴通过法兰带动钻杆、钻头作旋转运动。
