柴油锤打桩机主体也是由汽缸和柱塞组成，其工作原理利用喷入汽缸燃烧室内的雾化柴油受高压高温后燃爆所产生的强大压力驱动锤头工作。

      柴油锤按其构造形式分导杆式和筒式。导杆式柴油锤以柱塞为锤座压在桩帽上，以汽缸为锤头沿两根导杆升降。

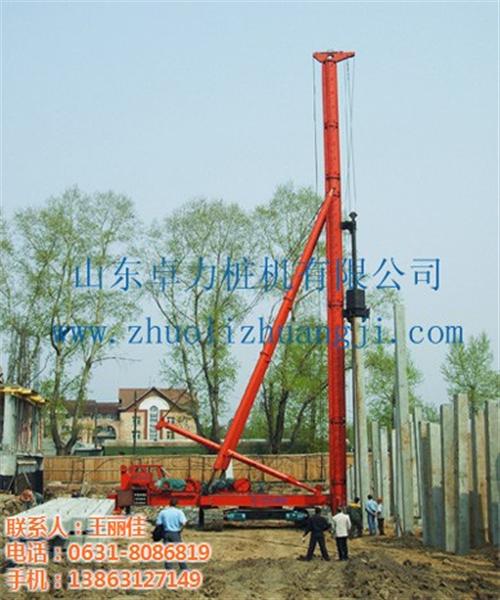

CFG桩机桩架主要由顶部滑轮组、立柱、斜撑杆、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统及电气系统组成。

CFG桩机液压及传动机构

      主要7个液压油缸构成。其中包含4个支腿油缸，1个行走油缸，2个变幅油缸。支腿油缸分布在机器四个角上实现机器主体的起落高度为1.1米和1.6米两种，根据机器型号不同采用不同高度的油缸。行走油缸位于整机底盘中部，配合4个支腿油缸起落，从而行走油缸收缩拉动底盘使整机前行。行走油缸长1.6米，所以机器行走步长为1.6米。变幅油缸位于中盘前段偏，立柱下方偏后，主要起撑起立柱作用。7个油缸的收缩可以在操纵室操作。

CFG桩机桩架主要由顶部滑轮组、立柱、斜撑杆、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统及电气系统组成。

CFG桩机行走机构

     行走机构为液压步履式。前进时四个支腿液压缸支地撑起，下盘离地通过液压系统驱动行走油缸实现桩机履靴前行，然后收起支腿落下，通过液压缸收缩拉动底盘前行，经过如此反复操作实现桩机前行。
