实验室用小摇床比普通6-S摇床床面尺寸要小,适合放在室内进行选矿试验,是高校、科研院所所需要的实验室选矿设备,其选矿效应与大尺寸摇床没有任何分别。
摇床是重力选矿的主要设备之一，广泛用于选别钨、锡、钽、铌、铁、锰、铬、钛、铋、铅、金等其他稀有金属和贵金属矿，也可用于煤矿。可用于粗选、精选、扫选等不同作业，选别粗砂（2-0.5mm）、细砂（0.5-0.074mm）、矿泥（-0.074）等不同粒级。
摇床在重力选别中具有富集比高，选别效益高，看管容易，便于调节，能一次得出 终和 终尾矿等优点。

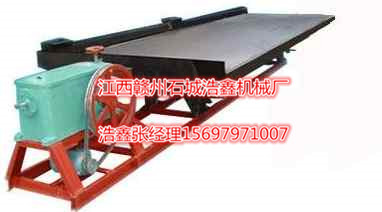

小摇床
冲程（mm）：12-28
冲次（冲/次）：250-450
给矿粒度（mm）：0-4
处理量（吨/日）：7.2-19.2
功率：1.1kw
外形尺寸（mm）：3045*1050*1020
重量（t）：0.69
摇床是选矿的重要设备之一．它广泛用于选钨．锡．钼．铅．锌．铌和其它稀有金属和贵金属矿石也可用于选铁．锰矿石和煤

供应实验室摇床 LYN(S)-1100×500铝合金摇床面 小型选矿试验摇床

实验室LYN（S）-1100×500铝合金摇床用途

实验室铝合金摇床是供实验室进行矿石可选性研究、试验和小型选矿厂进行重力选矿的常用设备，有矿泥型（LYN）矿砂型（LYS）之分。适用于细粒和微细粒稀有金属、黑色金属、有色金属、贵重金属、等矿石和煤的选别。它不仅可以独立进行矿业作业，也可以与跳汰机、螺旋选矿机、离心选矿机等其他选矿设备配合使用。

本设备依据入选选矿物比重差和在往复不对称运动并呈倾斜的床面横向水流中的分层性能进行选别。具有不同比重矿物在床面上分带明显，精矿质量高、操作和调节方便等特点。

试验铝合金摇床技术规格

小型选矿试验铝合金摇床总图及主要结构说明

本机由床头箱10，床面20，机架30，三个主要部分组成。详细结构如图（一）。

1、床头箱10的构造为双曲连杆结构，当偏心轴1.12转动时，带动连杆1.2作上下运动。连杆1.2向下运动，肘板1.3张开。右方的肘板支持在与拉杆1.4固定在一起的支座1.5上，左方肘板则支持在可调动的支座上（此座只限上下运动），通过特制螺栓1.7和支座1.6安装在一起。弹簧1.8的一端套在支座1.5上，另端套在固定套管1.9上的调整螺柱盘1.10上。

从电动机通过次带轮得到动力转动偏心轴1.12，带动边杆向下推动肘板压缩弹簧，推动拉杆向前带动床面；当拉杆向上时，利用弹簧张力，推动床面向后运动，这样运动连续起来，则旋转运动变为纵向直线往复运动。

冲程大小，扭转特殊螺柱1.7而获得。

整个机构都放在一个床头箱壳10中。

2、摇床的工作部分，是一个铝合金制成的床面20如总图（二），其外形为不规则的四边形。

床面的表面主漆灰，并喷黑色漆3-4次，过去的来复条改用刨槽2.1，刨在床上面，槽的排列与床面摇动方向平行，靠近床面上给矿端处的槽较短，越往下越长，它们的终点排列在离床面排矿端处距离为50毫米的对角线上。

顺着床面上的边缘，靠近头箱一侧的上角，有给料箱2.2，与给料箱平列有水槽2.3，均用有机玻璃制成，用以加给冲洗水，冲洗水通过槽底固定着可转动的菱形胶闸块2.4流到床面上，改变菱形胶闸块的角度位置，可调节水量和水流的方向，此给料箱装在床面的右角上故叫右式。

铝合金床面与木质刻槽床面比较，具有以下优点：分带明显、精矿质量高、床面美观经久耐用，变形小、无裂缝。

3、床面安装在两根铸铁横梁2.5上，串通横梁固定着滑动拉杆架在滑动轴承2.7上，而轴承固定在角钢机架30上。

床面在横向有倾斜角度，它的倾斜角可由0度~到10度，调节横向角度的滑动轴承2.7，中间处手轮轴一端是螺杆，与具有弧形槽的螺母相配合，该螺母与固定在拉杆2.6上的连杆3.4相滑动配合，当手轮转动螺母3.3向一方移动带着连杆3.4及拉杆2.6以及床面一起转动而实现。
