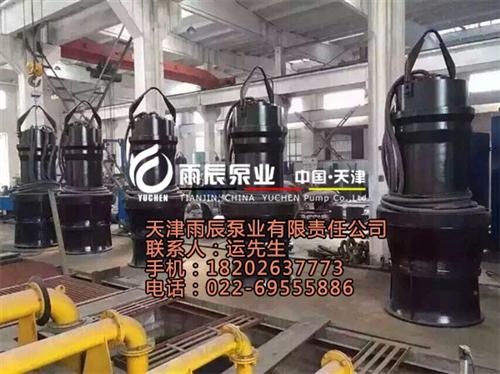

由于电机与水泵构成一体，无须在安装现场进行耗工、耗时的电机、传动机构、水泵轴线对中的装配工序，现场安装方便、快速。

由于潜入水中运行，可以大大简化泵站的真土工及建筑结构工程，减少安装面积，节约工程造价30~40%。

噪声低，泵站内无高温，改善操作环境，可按要求建成全地下泵站，保持地面的环境风貌。

350QZB-100  350QZ-70  350QZ-50  350QZB-100D  350QH-100 400QH-40   400QHB-50

500QZ-125  500QZB-50  500QZB-70  500QZB-85  500QZB-100

500QH-40  500QH-50

600QZB-50  600QZB-70  600QZB-85  600QH-50

700QZB-50  700QZ-70  700QZ-85  700QZ-100 700QZ-125  700QZ-160

700QH-50  700QH-35

800QZB-50  800QZ-70  800QZ-85  800QZ-100  800QZ-125

800QZ-160  800QH-40  800QH-70 ?

900QZB-50  900QZB-100T  900QZ-70   900QZ-125  900QZ-160  900QH-40  1000QZB-100  1200QZ-100

天津雨辰泵业有限责任公司

立式轴流泵的结构及安装方法

基本结构和作用

由吸进水池流过来的水，通过吸进喇叭管，由于叶轮室内叶轮的叶片强迫水旋转，使水进进导叶体，进行能量转换产生扬程，流经泵筒体从排水弯管排出。泵通过联轴器（刚性的）与中间轴联结。电机支座下面的轴承承受转子的全部向下的轴向力。中间轴与电机轴用弹性联轴器联结。

轴流泵的叶轮（轮毂体）上带有叶片，根据叶片是否可调泵的性能参数改变，轴流泵分以下三种：

固定式轴流泵——叶轮（轮毂体）和叶片为整体结构，叶片不可调；

半调节叶片轴流泵——叶轮（轮毂体）和叶片为组合结构只能在停机时，拆下叶片调节叶片的安放角（如0°、±2°、±4°、±6°、±8°），其角度的调节是梯级的；

全调节叶片轴流泵——通过一套调节机构(机械的或液压的)，泵可在运行中用手动、电动、电脑控制等方式，进行叶片安放角的无级调节。

天津雨辰泵业有限责任公司

轴流泵的工作原理及特点

1、轴流泵的工作原理

轴流泵与离心泵的工作原理不同，它主要是利用叶轮的高速旋转所产生的推力提水。轴流泵叶片旋转时对水所产生的升力，可把水从下方推到上方。

轴流泵的叶片一般浸没在被吸水源的水池中。由于叶轮高速旋转，在叶片产生的升力作用下，连续不断的将水向上推压，使水沿出水管流出。叶轮不断的旋转，水也就被连续压送到高处。

2、轴流泵的一般特点

（1）水在轴流泵的流经方向是沿叶轮的轴相吸入、轴相流出，因此称轴流泵。

（2）扬程低（1～13米）、流量大、效益高，适于平原、湖区、河网区排灌。

（3）起动前不需水，操作简单。
