数控车床对刀经验谈

现在很多车床上都装备了对刀仪，使用对刀仪对刀可免去测量时产生的误差，大大提高对刀精度。由于使用对刀仪可以自动计算各把刀的刀长与刀宽的差值，并将其存入系统中，在加工另外的零件的时候就只需要对标准刀，这样就大大节约了时间。需要注意的是使用对刀仪对刀一般都设有标准刀具，在对刀的时候先对标准刀。下面以采用FANUC 0T系统的日本WASINO LJ-10MC车削中心为例介绍对刀仪工作原理及使用方法。刀尖随刀架向已设定好位置的对刀仪位置检测点移动并与之接触，直到内部电路接通发出电信号(通常我们可以听到嘀嘀声并且有指示灯显示)。在2#刀尖接触到a点时将刀具所在点的X坐标存入到图2所示G02的X中，将刀尖接触到b点时刀具所在点的Z坐标存入到G02的Z中。其他刀具的对刀按照相同的方法操作。

立式加工中心的主要组成部分

刀库、主轴、伺服系统、数控系统、丝杠、导轨、钣金等组成，还有其他一些小的部件我们就不做一一的介绍了。立式加工中心装卡方便，便于操作，易于观察加工情况，调试程序容易，应用广泛。但受立柱高度及换刀装置的限制，不能加工太高的零件，在加工型腔或下凹的型面时，切屑不易排出，严重时会损坏刀具，破坏已加工表面，影响加工的顺利进行。

立式加工中心的主要组成部分

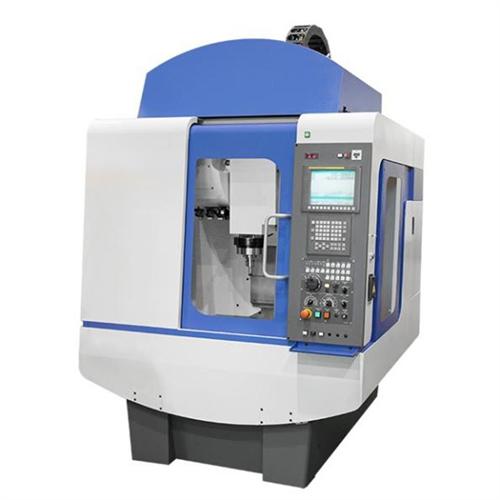

立式加工中心是指主轴为垂直状态的加工中心，其结构形式多为固定立柱，工作台为长方形，无分度回转功能，适合加工盘、套、板类零件，它一般具有三个直线运动坐标轴，并可在工作台上安装一个沿水平轴旋转的回转台，用以加工螺旋线类零件。立式加工中心有很多配件组成，它是数控机床里面一个典型代表，使用范围非常的逛，大部分的金属产品加工和成型都离不开立式加工中心的支持，立式加工中心主要包含以下几个部分。
