1．干式喷钙烟气脱硫系统主要是由储料仓、浓相正压气力输送系统、炉前仓、喷吹系统、电气控制系统等组成。物料采用罐车压送到储料仓，再由浓相正压气力输送系统输送至炉前仓，最后经喷吹系统吹送入炉膛。整个系统采用PLC程序控制。2．储料仓一般布置在零米层，可储存一台炉三天的用量，下部设有流化装置及电加热器以防止石灰石粉结块，顶部设有脉冲布袋除尘器及压力真空释放阀。3．炉前仓布置在锅炉附近，实际为一缓冲仓，它接受储料仓的来料，依靠重力自流卸料。炉前仓顶部设有脉冲布袋除尘器、压力真空释放阀及库顶管箱，还设有高低料位，其下部还设有流化装置及电加热器以防止石灰石粉结块。4．输送系统是以空压机作为动力源，采用浓相正压气力输送系统，将物料从发送器以灰气混合物形式由管道输送至炉前仓。输送系统由仓泵、进出料阀、进气阀、管路、沿程助推器等组成。5．喷吹系统是以罗茨风机作为动力源，由罗茨风机、电加热器、管路、弯头、插板门、叶轮旋转给料机、石灰石喷射器、及控制电磁阀等组成。石灰石粉给料量由叶轮式旋转给料阀通过变频调速器根据锅炉燃烧需用量进行调整。叶轮式旋转给料机与罗茨风机采用联锁控制，即先启动罗茨风机，再投运炉前仓下的叶轮式旋转给料阀。当系统停运时，操作顺序相反。6.主要技术参数：气灰比：～1:3.5钙硫比：～2.5:1脱硫效率：80～95%

炉内喷钙循环流化床反应器烟气脱硫技术

　　该技术的基本原理是：在锅炉炉膛适当部位喷入石灰石，起到部分固硫作用，在尾部烟道电除尘器前装设循环流化床反应器，炉内未反应的CaO随着飞灰输送到循环流化床反应器内，在循环硫化床反应器中大颗粒CaO被其中湍流破碎，为SO2反应提供更大的表面积，从而提高了整个系统的脱硫率。本工艺流程的脱硫效率可达95%以上，造价较低，运行费用相对不高，是一种较有前途的脱硫工艺。

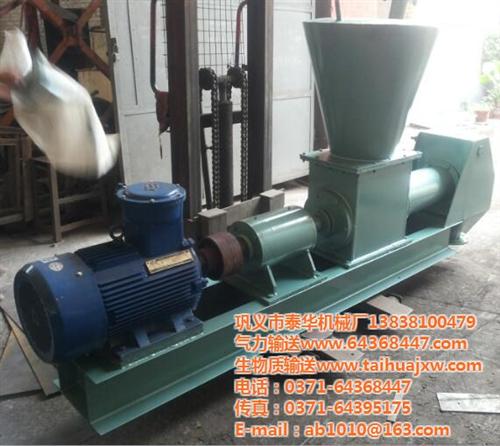

泰华脱硫石灰石粉输送系统较仓泵输送优点

(1)以罗茨风机作为动力，投资少、运行稳定、维护量低，不受冷凝水与油污的干扰，可长期连续运行。

(2)系统布置简单，无任何中间环节和中间设备。减少了设备维护量和检修成本。

(3)控制调节简单，采用料位控制和手动调整装置调整气力喷射泵的输送量。

(4)罗茨风机出口压力一般仅为0.04～0.1MPa，电机功率小，成本低。

(5)低压力输送，设备密封性较好，运行可靠。
