齿轮泵的具体结构和用途

分为外齿轮泵和内齿轮泵。

内齿轮泵的两个齿轮形状不同，齿数也不一样。其中一个为环状齿轮，能在泵体内浮动，中间一个是主动齿轮，与泵体成偏心位置。环状齿数较主动齿轮多一齿，主动齿轮带动环状齿轮一起转动，利用两齿间空间的变化来输送液体。另有一种内齿轮泵是环状齿轮<BR>较主动齿轮多两齿，在两齿轮间装有一块固定的月牙形隔板，把吸排空间明显隔开了。在排出压力和流量相同的情况下，内齿轮泵的外形尺寸较外齿轮泵小。

齿轮泵用于输送粘性较大的液体，如润滑油和燃烧油，不宜输送粘性较低的液体(例如水和汽油等)，不宜输送含有颗粒杂质的液体(影响泵的使用寿命)，可作为润滑系统油泵和液压系统油泵，广泛用于发动机、汽轮机、离心压缩机、机床以及其他设备。齿轮泵工艺要求高，不易获得确的匹配。

齿轮泵的结构及工作原理

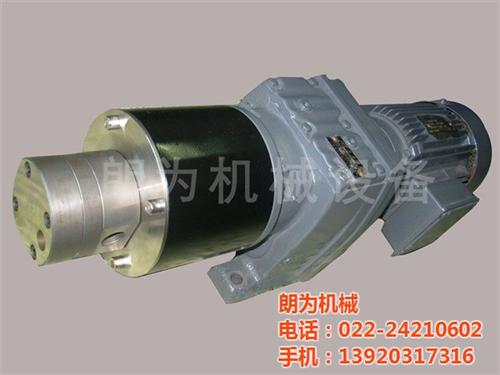

一台完整的齿轮泵包括马达、减速器、联轴器和泵头几部分，泵头部分由泵壳、前后侧盖、齿轮轴、滑动轴承和轴封构成。高温齿轮泵属于正位移泵，工作时依靠主、从动齿轮的相互啮合造成的工作容积变化来输送熔体。工作容积由泵体、齿轮的齿槽及具有侧板功能的轴承构成。

当齿轮旋转时，熔体即进入吸入腔两齿轮的齿槽中，随着齿轮转动，熔体从两侧被带入排出腔，齿轮的再度啮合，使齿槽中的熔体被挤出排出腔，压送到出口管道。只要泵轴转动，齿轮就向出口侧压送熔体，因此泵出口可达到很高的压力，而流量与排出压力基本无关。

齿轮泵的卸荷槽

为了消除困液现象，可在与齿轮端面接触的两侧板上开两个用来引出困液的沟槽(卸荷槽)。卸荷槽相对于节点P对称布置，和非对称布置。它的位置应保证困液空间在其容积达到小位置以前与排出腔连通，过了小位置后与吸入腔连通。屏蔽泵主要构件是离心泵的叶轮和蜗壳。但由于泵的主体和驱动机都封闭在一个被泵送介质所充满的压力容器内，该压力容器有静密封。但却没有传统的旋转泵动密封。而静密封比动密封更容易实现完全密封。所以屏蔽泵可以实现完全无泄漏。
