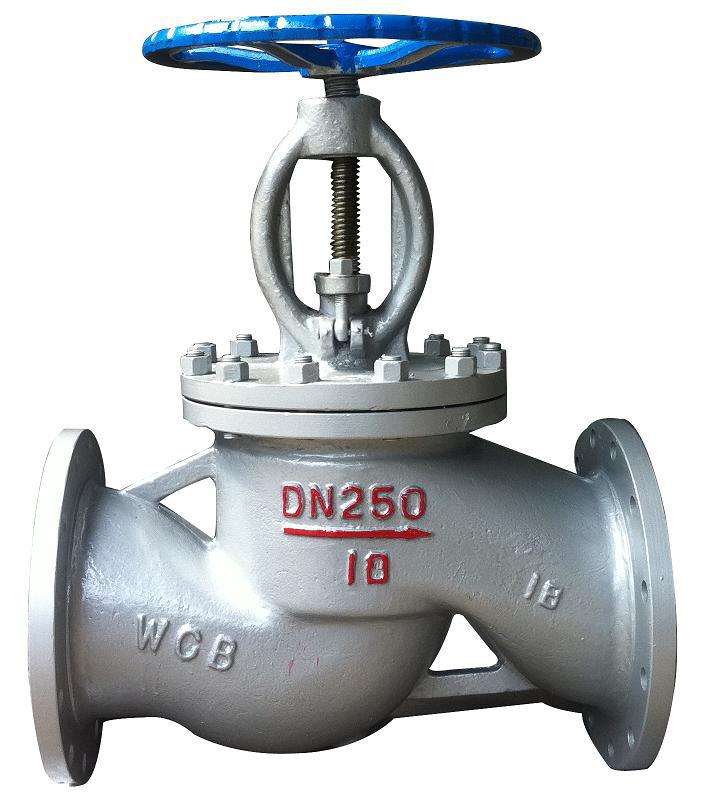

J41H铸钢手动截止阀生产厂家  手动截止阀价格  手动截止阀图片  铸钢截止阀结构图

当前位置: 首页> 机械及行业设备> 阀门> 止回阀
来源:[上海水兴阀门有限公司]
联系人:王先生
手机:13585639603
电话:021-31607136(03)
传真:021-59156397
QQ:616945743
Email:616945743@qq.com
地址:上海上海市嘉定区嘉定南翔工业园区
品牌:上海水兴
价格:305.00 元/
供应地:上海上海市
产品型号:J41H-10/16/25/40/64/100/160C/P

J41H铸钢手动截止阀
J41H 型 PN10~PN160 钢制截止阀

J41H铸钢手动截止阀

【产品说明】

J41H 型 PN10~PN160 钢制截止阀:手动、法兰连接、直通式、阀座密封面材料为 Cr13 系合金钢、公称压力 PN10~PN160、阀体材料为铸钢、不锈钢的截止阀。

J41H铸钢手动截止阀

【产品性能参数】

J41H 型 PN10~PN160 钢制截止阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
J41H-10C~160C 16~160 1.0~16.0 ≤425 水、蒸汽、油品

J41H铸钢手动截止阀

【产品零部件材料】

J41H 型 PN10~PN160 钢制截止阀零部件材料
型号 材料
阀体、阀盖 阀杆 密封面 填料
J41H-10C~160C 碳素钢 铬不锈钢 堆焊铁基合金 石棉、石墨、柔性石墨、聚四氟乙烯

J41H铸钢手动截止阀

【J41H 型 PN16 钢制截止阀产品外形及结构尺寸】

J41H 型 PN16 钢制截止阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×?d H D0 重量/KG
10 130 90 60 40 14 4×?14 198 120 5
15 130 95 65 45 14 4×?14 200 120 5.5
20 150 105 75 55 14 4×?14 243 140 7.3
25 160 115 85 65 14 4×?14 253 160 8
32 180 135 100 78 15 4×?18 280 160 12
40 200 145 110 85 16 4×?18 312 200 16
50 230 160 125 100 16 4×?18 321 200 16
65 290 180 145 120 18 4×?18 325 240 22
80 310 195 160 135 20 4×?18 355 240 31
100 350 215 180 155 20 4×?18 415 280 45
125 400 245 210 185 22 4×?18 460 320 80
150 480 280 240 210 24 8×?23 510 360 97
200 600 335 295 265 26 12×?23 590 360 169

J41H铸钢手动截止阀


【J41H 型 PN25 钢制截止阀产品外形及结构尺寸】

J41H 型 PN25 钢制截止阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×?d H D0 重量/KG
10 130 90 60 40 16 4×?14 198 120 4.9
15 130 95 65 45 16 4×?14 233 120 5.5
20 150 105 75 55 16 4×?14 275 140 7
25 160 115 85 65 16 4×?14 285 160 7.5
32 180 135 100 78 18 4×?18 302 180 8.5
40 200 145 110 85 18 4×?18 355 200 12.5
50 230 160 125 100 20 4×?18 362 240 16
65 290 180 145 120 22 8×?18 325 280 25
80 310 195 160 135 22 8×?18 369 280 30
100 350 230 190 165 24 8×?23 370 300 35
125 400 270 220 188 28 8×?18 558 400 89
150 480 300 250 218 30 8×?23 611 400 98
200 600 360 310 278 34 12×?25 721 400 170

J41H铸钢手动截止阀

供应上海J41H 型 PN16~PN160 钢制截止阀、上海J41H 型 PN16~PN160 钢制截止阀生产厂家、上海J41H 型 PN16~PN160 钢制截止阀规格型号、上海J41H 型 PN16~PN160 钢制截止阀(单向阀)、上海J41H 型 PN16~PN160 钢制截止阀规格、上海J41H 型 PN16~PN160 钢制截止阀图片、上海J41H 型 PN16~PN160 钢制截止阀价格、上海J41H 型 PN16~PN160 钢制截止阀规格型号、上海J41H 型 PN16~PN160 钢制逆止阀、闸阀和截止阀的区别

J41H铸钢手动截止阀
产品包装方式及售后服务:
本公司此系列产品一律采用木箱包装,运输既方便又对产品起到了极好的保护作用。在质量和服务方面,我们承诺:
①“水兴”产品质保期为收货验货起12个月(除自然灾害和不按本公司产品说明书等错误操作的人为因素外),实行”三包“服务(包退、包换、包修)。
②产品服务期内,可以咨询本公司相关工程师,提供相应服务。
③对用户的投诉问题,我们会快速作出反应,并安排售后。
如有任何疑问,您可以致电给我们或登录我们网站,公司会第一时间安排专业高级工程师为您解惑。我们一定会全心全意为您提供优质的服务。
欢迎咨询采购!!!
物流:顺丰速运、圆通快递、天天快运、及全国公铁联运等,可根据客户要求选择。目的地:国内、外主要城市或中转、主要港口。

声明本文中所有文字、数据、图片均只适用于参考,产品具体性能参数、结构尺寸参数、价格等详情,请联系公司相关部门人员。
