新疆巴音郭楞摇臂钻床项目单位 Z3032×8 Z3032×10 Z3040×10 ZQ3040×10 Z3040×13 Z3040×16 Z3050×16 Z3063×20 Z3080×25
最大钻孔直径 mm 32 32 40 40 40 40 50 63 80
主轴中心线至立柱母线距离 最大 mm 820 1000 1000 1000 1300 1600 1600 2000 2500
最小 mm 320 300 300 300 300 350 350 450 500
主轴端面至底座工作面距离 最大 mm 850 1000 1000 1200 1120 1250 1220 1600 2000
最小 mm 90 220 250 450 300 350 320 400 550
主轴行程 mm 240 280 280 280 280 315 315 400 450
主轴锥孔  No. 4# 4# 4# 4# 4# 4# 5# 5# 6#
主轴转速范围 r/min 75-1220 32-2500 63-1600 32-2500 32-2500 25-2000 25-2000 20-1600 16-1250
主轴转速级数 - 6 16 8 16 16 16 16 16 16
主轴进给量范围 mm/r 0.10-0.25 0.10-1.25 0.1-0.4 010-1.25 0.10-1.25 0.04-3.20 0.04-3.20 0.04-3.2 0.04-3.2
主轴进给量级数 - 3 8 4 8 8 16 16 16 16
工作台尺寸 mm - 500×500 450×600 600×600 600×600 500×630 500×630 630×800 800×1000
外立柱直径 mm 200 240 240 240 300 1250 1250 1550 2000
主电机功率 kw 1.5 2.2 3 3 3 3 4 5.5 7.5
重量≈ kg 1200/2000 1600/2700 1700/2800 1700/2800 2500/3700 3500 3500 7000 11000

机床外形尺寸 M 1.4×0.7×1.9 1.8×0.8×2..1 1.8×0.8×2.3 1.8×0.8×2.3 2.1×0.9×2.3 2.5×1.1×2.8 2.5×1.1×2.8 3.1×1.3×3.4 3.8×1.4×4

1.本机采用HT250球墨铸铁材质作为基础铸造材料
2.部件经精密加工严格把关精密度,导轨均经高频淬火保证强度及耐磨性
3.齿轮均为磨齿噪音低,关键部位齿轮采用渗碳齿轮,杜绝断齿现象
4.操纵系统集中在主轴箱上，变速灵活、方便
5.进给机械电器双保险，主轴有行程开关保护系统，安全避免误操作
6.主轴正反转采用手把控制，钻孔，攻丝更加方便快捷！
7.采用高档丝杆优质轴承钢经淬火处理,磨后光洁度高经久耐用！
8.摇臂导轨加宽稳定性更好精度更高！
9.主轴齿轮箱内部及进给涡轮自动润滑系统，延长齿轮寿命
10.全部采用y2国标铜芯电机,3C认证电器确保机器稳定运行
11.本厂所有产品均质保两年,摇臂钻床 钻铣床 铣床齿轮5年内出现断齿现象一律免费更换！
钻铣床详细介绍
1.ZXTM-40钻铣床具有铣；钻；镗；磨；攻丝等多种切削功能。
2.本机床采用皮带传动,噪音低,适合于在各种常用材料上钻、扩、铰孔及铣削。
3.本机床有12级变速，速度范围广，适合于各种常用的软硬材质的加工。
4.主轴箱及工作台均可升降，也可绕立柱回转，扩大了加工范围。
5.机身稳重结实。
6.ZXTM-40钻铣床可根据用户需求配多轴器进行多孔同时钻、扩、铰、攻。
优点（一般机械不具备的优点）
 1、摇臂滑道摩擦面加宽67mm左右，耐摩擦。隐形齿条
 2、主轴大箱采用最科学配种原理，使主轴箱左右移动轻巧灵活
 3、档位增多，便于打大小孔，随意选择转速，并有最低速方便攻丝
 4、主轴行程加长320mm，能打深孔
5、独家拥有主轴导向套技术、主轴间隙小耐磨精度高，内孔内圆磨精度。
 6、主机变速齿轮箱内安装有自动润滑系统，延长齿轮的研磨寿命，并有专业攻丝的返正转     手柄
 7、工作台特制加大长560mm宽410mm，并且4道T型槽便于加工件
  8、机床的底盘设有3道T型槽便于夹大工件
主要用途
Z3040X16/1型摇臂钻床，适用于在大、中型零件上钻孔、扩孔、铰孔、锪平面及攻螺纹。在具有工艺装备的条件下，可以进行镗孔。
主要特点
l 摇臂上导轨、主轴套筒及内外柱回转滚道等处均采用表面淬火处理，延长了机床的使用寿命。
l 所有操纵手柄均集中安放在很方便的部位，且操纵轻便。
l 主轴正反转、停车（制动）、变速、空挡五个动作，均用一个手柄控制，使用方便。
l 主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
l 采用液压予选变速机构，可节省辅助时间。
l 有完善的安全保护装置，符合国际通用标准。
l 主轴箱、立柱的夹紧或松开可单独夹紧，也可同时夹紧。
大件
立柱、摇臂、主轴箱等大件均采用高强度铸铁，提高了大件的刚度和强度。
润滑
l 主轴箱内部、摇臂与立柱等均采用自动润滑。
l 摇臂导轨、摇臂升降机构等采用手动润滑。
电气
本机床使用三相380V/50Hz交流电源。控制电路、照明电路、指示灯均由控制变压器供电

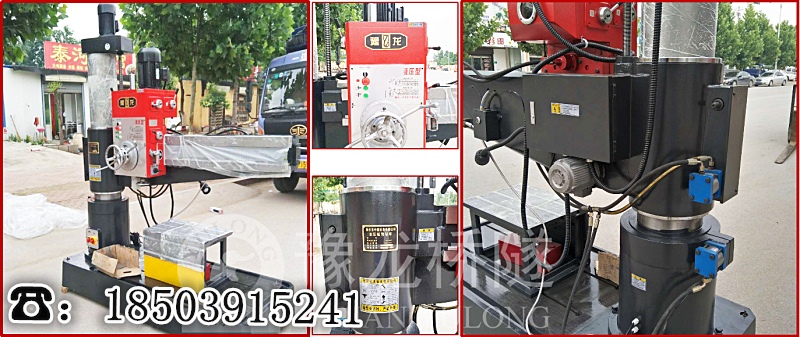

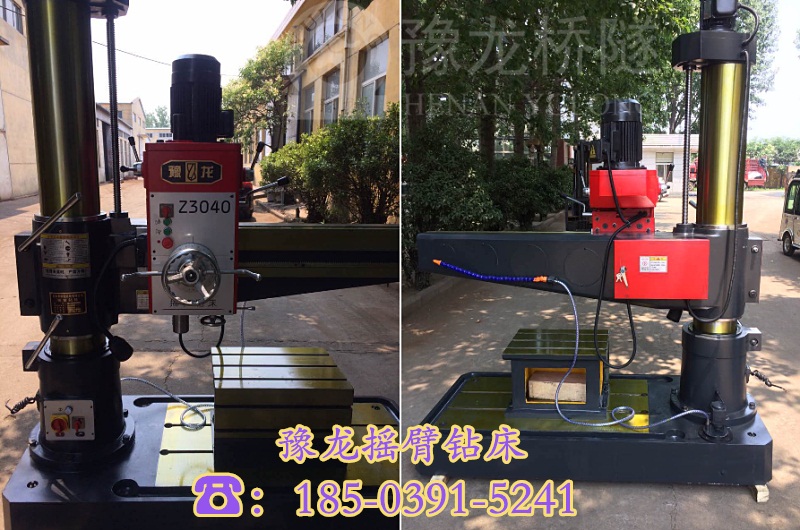

新疆巴音郭楞摇臂钻床图观赏
