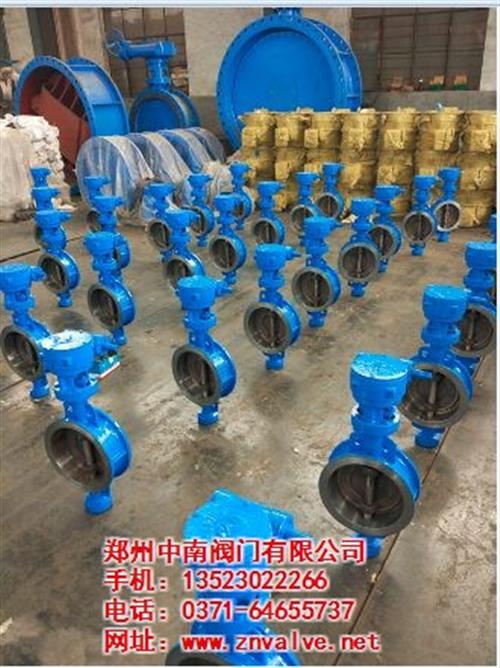

对夹式蜗轮传动软密封蝶阀阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。

电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。

手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。对夹式蜗轮传动软密封蝶阀可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。

初次安装和调试时，必须手动把对夹式蜗轮传动软密封蝶阀开到约一半的位置，以免电机相序接反导致阀门或电装损坏。

三偏心结构：阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。

扭矩密封：三偏心的结构使蝶阀关闭时，其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失，而且可以通过外加驱动力矩的改变，实现对其密封比压的任意调整，从而使三偏心蝶阀的密封性能改善，蝶阀的使用寿命也大大提高。

密封副公差选择

密封组件为“金属+ PTFE”的结构时，在压力检测过程中经常出现试压时密封处不泄漏，而卸压时泄漏，口径越大压力越高，该现象越明显。把压紧密封组件的螺钉松开后重新压紧试压，再次出现上述问题。

分析其原因是在试压时随着密封压力的升高，密封组件受力内缩，卸压时由于螺钉的紧固，PTFE密封环无法恢复原状，出现泄漏。由于受蝶阀结构的限制，不能采用增加螺钉长度和数量的方法提高压紧力。

从设计角度考虑，密封组件与蝶板的配合公差为dll／Dll。我们可以把PTFE密封环内径公差改为Js9，蝶板的定位台阶公差改为h9，而为了装配容易，金属密封环的内径公差仍为D11。

配合公差更改后，PTFE密封环与蝶板配合间隙较小，抑制了受压内缩。同时，阀门检测过程卸压时，阀门密封处泄漏的问题也得到了解决。
