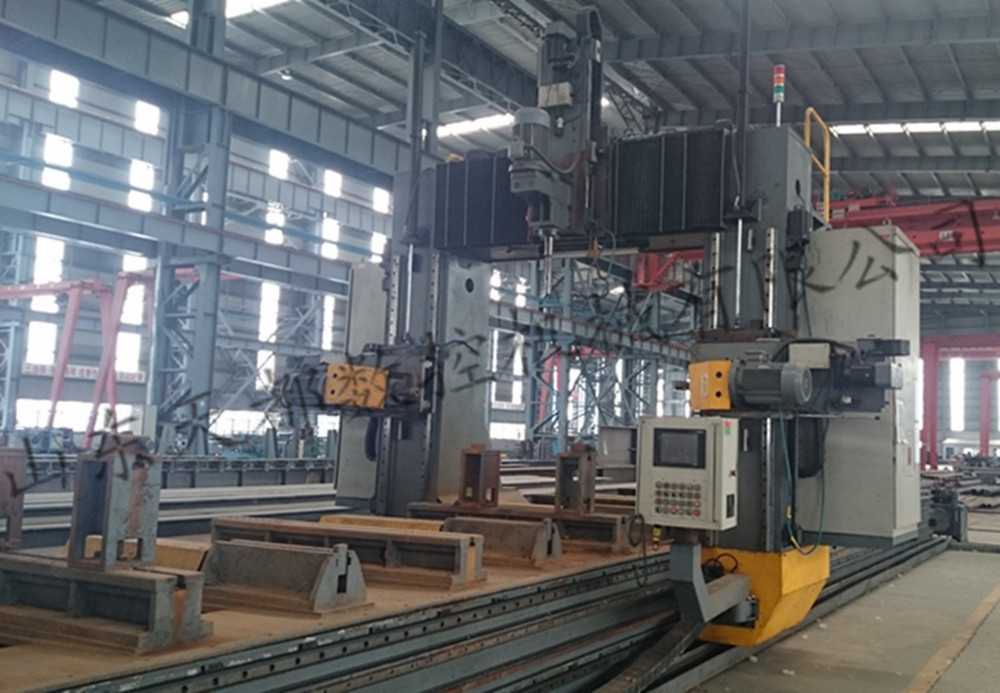

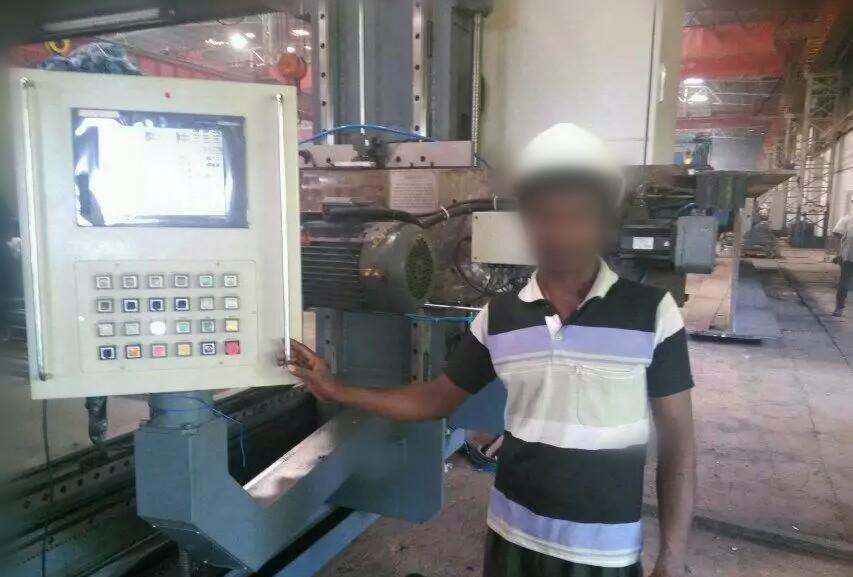

机床用途及结构：
主要用于大规格H型钢或箱型梁的三面钻孔加工，机床的三个钻削动力头可以独立工作，亦可同时工作，加工过程数控，效率高，编程方便，操作简单。主要由床身、龙门、钻削动力头、电气控制系统、液压系统、集中润滑系统、冷却排屑系统、检测系统等部分组成。
本机床系柔性数控钻床，可适应多品种批量生产。
机床特点：
1、机床采用龙门移动，工作台固定的形式，优点是：工作台承重大，机床整体刚性好，抗震性极佳，龙门移动灵活，精度保持久，同时减小了床身长度，节省了占地面积。工作台上布置有T型槽，方便工件装夹。
2、龙门运动(X轴)采用直线导轨导向、AC伺服电机加低背隙齿轮齿条副双侧同步驱动。特点：双侧同步驱动保证了龙门的平行移动，保证在任何位置Y轴对X轴的垂直度。龙门横梁及两立柱上溜板的运动，采用直线导轨导向、AC伺服电机加滚珠丝杠驱动。各钻削动力头的进给运动均采用直线导轨导向，AC伺服电机加滚珠丝杠驱动。
3、滑台上均装有气动检测装置，用来检测H型钢的位置，采用检测补偿功能来修正工件的形状误差和装夹误差，以便自动修正钻孔位置。
4、钻削动力头为本公司特制，专用于准高速钻孔切削。主轴由大功率主轴伺服电机通过同步带驱动，完成主轴传动，主轴转速30～2000r/min，转速范围广。同步带选用优质品牌同步带，抗拉强度高，寿命长，高速运转时噪音小、震动小。
5、气雾冷却系统，自动润滑系统，平板链式自动排屑器。
6、本机床所配置的滚珠丝杠、齿轮齿条、直线滚动导轨、液压泵、阀、主轴及进给伺服电机及其驱动器、数控系统等均为世界知名品牌产品，机器的精度、可靠性高，故障少、开机率高。（详见外购件目录）
主要技术参数：
名称
内容
BD1010
BD1515
BD2020
BD2515
工件尺寸
宽度
300～1000mm
300～1500mm
300～2000mm
300～2500mm
高度
300～1000mm
300～1500mm
300～2000mm
300～1500mm
最大工件长度
22000mm（可定制）
22000mm（可定制）
22000mm（可定制）
22000mm（可定制）
最小工件长度
不限
不限
不限
不限
钻铣削动力头
型式
滑枕式钻削动力头
滑枕式钻削动力头
滑枕式钻削动力头
滑枕式钻削动力头
数量
3
3
3
3
钻孔直径
￠10～￠50 mm
￠10～￠50 mm
￠10～￠50 mm
￠10～￠50 mm
主轴转速
30～2000r/min
30～2000r/min
30～2000r/min
30～2000r/min
轴向行程
（Z1、Z2、Z3）
500mm
600mm
800mm
1000mm
进给速度
0～5m/min
0～5m/min
0～5m/min
0～5m/min
主轴电机功率
7.5kW
7.5kW
7.5kW
7.5kW
伺服电机功率
3x2 kW
3x2 kW
3x2 kW
3x2 kW
龙门纵向移动（X轴）
X轴最大行程
22000mm（可定制）
22000mm（可定制）
22000mm（可定制）
22000mm（可定制）
X轴伺服电机功率
2x2kW
2x2 kW
2x2 kW
2x2 kW
上钻削动力头单元
Y3轴最大行程
1000mm
1500mm
2000mm
2000mm
左钻削动力头单元
Y1轴最大行程
1000mm
1500mm
2000mm
1500mm
右钻削动力头单元
Y2轴最大行程
1000mm
1500mm
2000mm
1500mm
Y1、Y2、Y3轴
最大移动速度
10m/min
10m/min
10m/min
10m/min
Y1、Y2、Y3轴
伺服电机功率
3x2kW
3x2kW
3x2kW
3x2kW
排屑及冷却系统
电机功率
2x0.75 + 0.45 kW
2x0.75 + 0.45 kW
2x0.75 + 0.45 kW
2x0.75 + 0.45 kW
液压系统
压力
3～7 Mpa
3～7 Mpa
3～7 Mpa
3～7 Mpa
流量
25 +33 L/min
25 +33 L/min
25 +33 L/min
25 +33 L/min
电机功率
3+4 kW
3+4 kW
3+4 kW
3+4 kW
电气系统
控制方式
FAGOR8050可选
FAGOR8050可选
FAGOR8050可选
FAGOR8050可选
数控轴数
8
8
8
8
机床总功率
约55kW
约55kW
约55kW
约55kW
08
08
2017
BD系列龙门移动式数控准高速三维钻床 数控三维钻 数控型钢三
来源:[济南天都数控机械有限公司]
联系人：陈先生
手机：13361011111
电话：0531-69923666
传真：0531-69927188
QQ：1753263171
Email：tiandushukong@163.com
地址：山东省济南市章丘市山东省济南市济兖路771号
品牌：天都数控
价格：面议
元/台
供应地：山东省济南市
产品型号：1010/1515/2020/2515
