工作原理

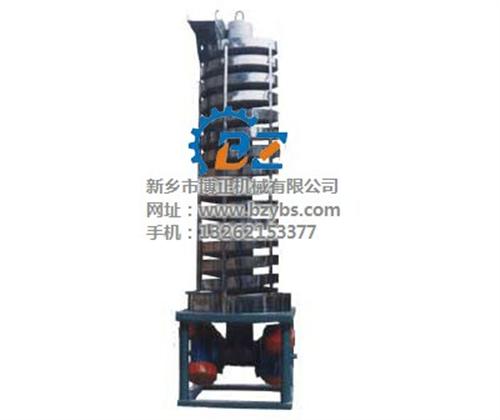

垂直振动提升机的驱动装置振动电机安装在输送塔下部，两台振动电机对称交叉安装，输送塔由管体和焊接在管体周围的螺旋输送槽组成，输送塔座于减振装置上，减振装置由底座和隔振弹簧组成。当垂直输送机工作时，根据双振动电机自同步原理，由振动电机产生激振力，强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动，螺旋槽内的物料则受输送槽的作用，作匀速抛掷圆运动，沿输送槽体向上运动，从而完成物料的向上（或向下）输送作业。

提升机控制操作部分负责整个工艺过程的控制及保护，具有以下特点:

（1）具有完备的系统功能。利用1台西门了57-300 PLC系统担负着整个系统的工艺控制、各种状态监视、限位保护及故障保护的实现。

（2）因提升系统的特殊安全可靠性要求，各种状态监视、限位保护、故障保护由另一台西门了S7-300 PLC系统完成后备保护功能，以提高系统的安全可靠性。另外，为进一步提高提升机系统的可靠性，采用电气硬件系统与PLC系统共同工作的双系统制、多传感器制、传感器信号线双路制、执行器状态反馈制等一系列可靠性措施，确保系统可靠运行。

垂直提升机属于典型的位能性负载，需要四象限运行，所选型号的变频器具有额定输出功率的能量回馈能力，能够满足电动机快速发电制动的需要，不会发生过电压现象。变频器中的功率单元采用PWM全控整流方式，由IGBT完成同步整流，同步整流控制器实时检测功率单元输入电压的相位，通过控制IGBT整流侧的电压与功率单元输入电压之间的相位差，就控制了电能在电网与功率单元之间的传输方向。
