机床组成单元：
本机床主要有床身、龙门、液压自控行程钻削动力头、液压系统、电气控制系统、冷却系统、排屑系统、集中润滑系统等组成。
机器性能特点：
1、本机床采用床身固定、龙门移动的形式。共有2个数控轴：龙门定位轴（X轴）；钻削动力头横向定位轴（Y轴）。每个数控轴都采用精密直线滚动导轨导向，AC伺服电机+滚珠丝杠驱动，高精度。

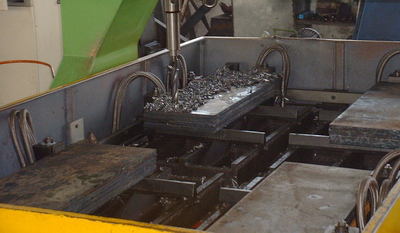

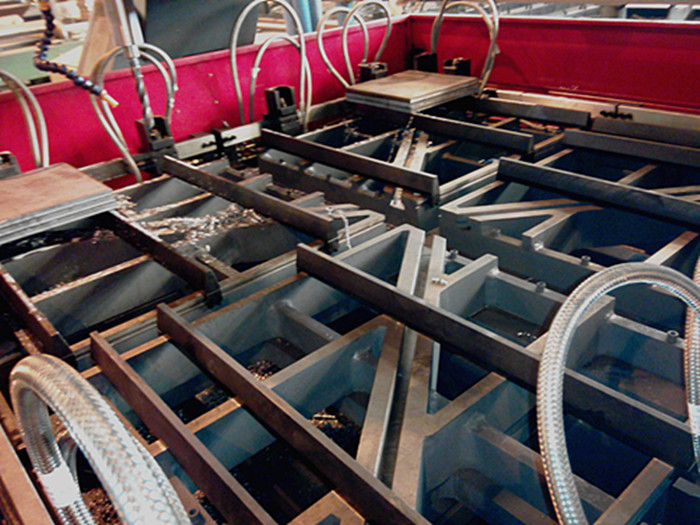

2、工件定位采用12把液压夹钳自动夹紧，并以T型槽夹板组辅助固定工件，高刚性。
3、采用液压自控行程动力头结构，通过机电液自动配合，实现钻削过程快进、工进、快退的自动转换，高效率。
4、进口PLC系统控制，专利技术的上位机处理程序，可自动识别转换CAD图纸为加工程序，可预览加工结果。（可选配西门子808D数控系统）
5、自动润滑，自动排屑，免地基安装。
参数名称
细 目
PZ1610
PZ2016
PZ3016
PZ2020
工件尺寸
材料重叠厚度
最大100mm
最大100mm
最大100mm
最大150mm
宽度×长度
1600mm×1000mm 一件
1600mm×2000mm 一件
1600mm×3000mm 一件
2000mm×2000mm 一件
1000mm×800mm 二件
1000mm×1600mm 二件
1500mm×1600mm 二件
1000mm×2000mm 二件
800mm×500mm 四件
1000mm×800mm 四件
1500mm×800mm 四件
1000mm×1000mm 四件
主轴
主轴锥孔
莫氏4＃锥孔
莫氏4＃锥孔
莫氏4＃锥孔
莫氏4＃锥孔
最大钻孔直径
最大Φ50mm
最大Φ50mm
最大Φ50mm
最大Φ50mm
最大钻深/钻孔直径（L/D）
≤5
≤5
≤5
≤5
变速方式
变频器无级变速
变频器无级变速
变频器无级变速
变频器无级变速
转速
120－560r/min
120－560r/min
120－560r/min
120－560r/min
行程长度
180mm
180mm
180mm
180mm
加工进给
液压驱动进给
液压驱动进给
液压驱动进给
液压驱动进给
(可配伺服进给)
工件夹紧
夹紧厚度
15－100mm
15－100mm
15－100mm
T型槽宽度22mm
T型槽夹板组夹紧
配备电子手轮定位
夹紧缸个数
12个
12个
12个
夹紧力
7.5KN
7.5KN
7.5KN
夹紧开启/锁紧
脚踏开关
脚踏开关
脚踏开关
冷却液
方式
外冷
外冷
外冷
外冷
容量
200L
200L
200L
200L
液压
夹紧压力
6MPa（60kgf/cm2）
6MPa（60kgf/cm2）
6MPa（60kgf/cm2）
6MPa（60kgf/cm2）
油箱容量
120L
120L
120L
120L
空气压力
气源
0.4MPa（4kgf/cm2）
0.4MPa（4kgf/cm2）
0.4MPa（4kgf/cm2）
0.4MPa（4kgf/cm2）
电机
主轴电机
3.7KW
3.7KW
3.7KW
5.0KW
液压泵
0.75KW
0.75KW
0.75KW
0.75KW
冷却泵
0.40KW
0.40KW
0.40KW
0.40KW
X轴伺服系统
1.5KW
1.5KW
1.5KW
2.0KW
Y轴伺服系统
1.0KW
1.0KW
1.0KW
1.5KW
重量
主机
5000kg
6000kg
8000kg
1100kg
排屑系统
500kg
500kg
500kg
500kg
08
08
2017

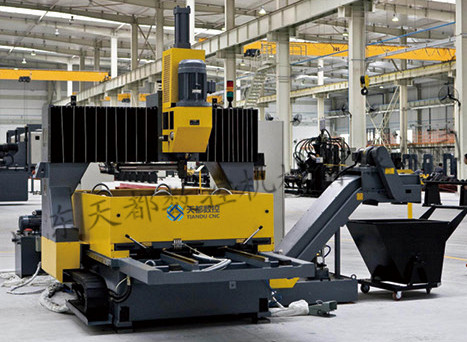

PZ系列龙门移动式数控平面钻床 龙门钻
来源:[济南天都数控机械有限公司]
联系人：陈先生
手机：13361011111
电话：0531-69923666
传真：0531-69927188
QQ：1753263171
Email：tiandushukong@163.com
地址：山东省济南市章丘市山东省济南市济兖路771号
品牌：天都数控
价格：面议
元/台
供应地：山东省济南市
产品型号：1610/2016/3016/2020
