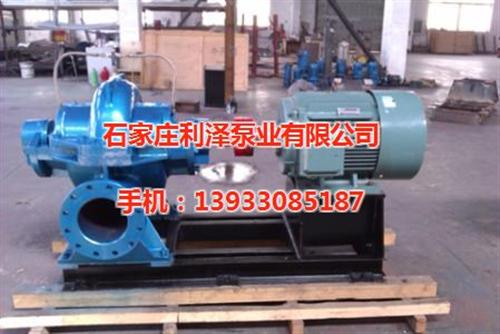

双吸泵概述http://www.bdsbc.cn/

1， 产品特点:结构简单，泵体于泵盖的分开面在轴心线上，无需坼卸电机及管路，即可取出转子件      进行维修。

2，用途及使用条件：S/SH型系列单级双吸清水离心泵，供输送清水及物理化学性质类似于水的不含固体颗粒的液体之用，说输送液体温度不高于80度，适用于工厂，矿山，空调，冶金，电力，城市给排水和农田灌溉等。旋转方向：从电机方向看，S型泵为顺时针方向；SH型泵为逆时针方向旋转。

3，品种，规格和性能范围：S/SH型泵全系列共28种基本型，经过对叶轮切割可扩展为58种规格。          流量范围：112m3/h--3960m3/h 扬程范围：9m--135m  口径范围：150mm--600mm

双吸泵中的密封圈的作用

双吸泵中离心泵叶轮进口外缘与泵体（吸水室）内缘之间有一定的间隙。若此间隙过大，从叶轮中流

出的高压水就会通过该间隙漏回到叶轮的进口，以致减少泵的出水量，降低泵的效率；但间隙过小时，

虽能减少漏水量，但会引起机械摩擦。双吸泵中因此，为了尽可能地减少漏水量，双吸泵中同时使磨损

后便于修复或更换，一般在泵体、泵盖和叶轮上分别镶嵌一金属圆环。由于该圆环既可减少漏水量，又

能承受磨损，且位于水泵进口，故称其为密封环，又称减漏环、承磨环或口环。

双吸泵中密封环的型式有单环式、双环式和迷宫式。其中，迷宫式密封环的水流回流阻力大，减

漏效果好，但构造复杂，制造和安装要求高。在最常用的双吸泵中单环式密封环中，又可分为平直式

和端面式两种。平直式密封环主要靠径向间隙密封；端面式密封环主要靠轴向间隙密封。端面式密封环

中的水流沿径向流出，改善了双吸泵中叶轮进口处的流态，但因间隙较短，减漏效果不如平直式密封环

S SH型泵系单级、双吸、泵壳中开之离心泵。供汲送清水及物理化学性质类似于水的液体之用。本型泵的性能扬程自9m～140m时,流量自126m3/h～12500m3 / h,液体的温度不得超过80℃。适合于工厂、矿山、城市给水、电站、大型水利、农田灌溉和排涝等用。

2. S 型单级双吸离心泵是新型节能卧式中开泵，供输送清水或物理化学性质类似于水的其他液体，根据用户需求，通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。

结构说明

本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。

泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。

经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。

双吸密封环用以减少水泵压水室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

轴封为软填料密封(根据用户需要可采用机械密封结构)。
