一、机器性能特点：
二、机器参数：
项目
参数
单位
FHZ350/2
FHZ500/2
工作台
加工范围
mm
φ350
φ500
最大钻削厚度
mm
60
主轴
主轴转速
rmp
100-3000
钻铣直径
mm
φ32（硬质合金）
钻头类型
标准内出水钻头
主轴电机功率
KW
5.5
主轴行程
mm
150
钻削加工精度
加工精度
mm
±0.3
定位精度
mm
±0.1
进给电机
W向旋转台电机功率
KW
1×2
Y向电机功率
KW
1.5×2
Z向伺服电机功率
KW
1.5×2
冷却电机
冷却电机功率
KW
2×2
工作速度
W向旋转速度
r/min
0-8
Y向进给速度
m/min
0-8
Z向进给速度
m/min
0-8
机床自重
机床自重
KG
约3800
约4500
机器外形尺寸
机器外形尺寸
m
1.8×1.3×1.3
1.9×2.0×1.3
1、本机床由主机、冷却系统、液压系统和电气控制系统等组成。
2、该设备能加工多种孔径，并能适应多种规格工件。
3、该设备为双动力头高压冷却高速钻铣设备。两个动力头互不从属，独立分开，在工作过程中为独立工作单元。这个结构既增强效率又增加强度和稳定性。
4、该设备定位精确，Y轴和W轴两轴数控，Z轴为手动，工件可在工作区内的中心线精确定位，完成钻铣工作，并能调整进给速度，当钻头远离工件时，钻头快速进给，当钻头贴近工件时，改为慢速工进。
5、设备采用台湾原产内出水BT40主轴。
6、该设备电气数控系统，采用中央集中控制。
7、润滑系统采用分散润滑方式，结构简单，使用和维修方便。
8、配有自动排屑器和高压冷却系统。
08
08
2017

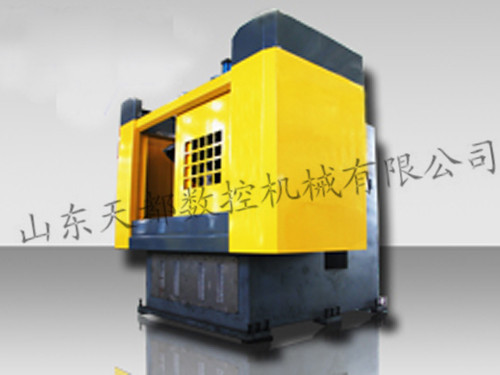

FHZ系列小型数控高速法兰钻铣床 平面法兰钻 数控法兰钻
来源:[济南天都数控机械有限公司]
联系人：陈先生
手机：13361011111
电话：0531-69923666
传真：0531-69927188
QQ：1753263171
Email：tiandushukong@163.com
地址：山东省济南市章丘市山东省济南市济兖路771号
品牌：天都数控
价格：面议
元/台
供应地：山东省济南市
产品型号：350/2,500/2
