产品用途：

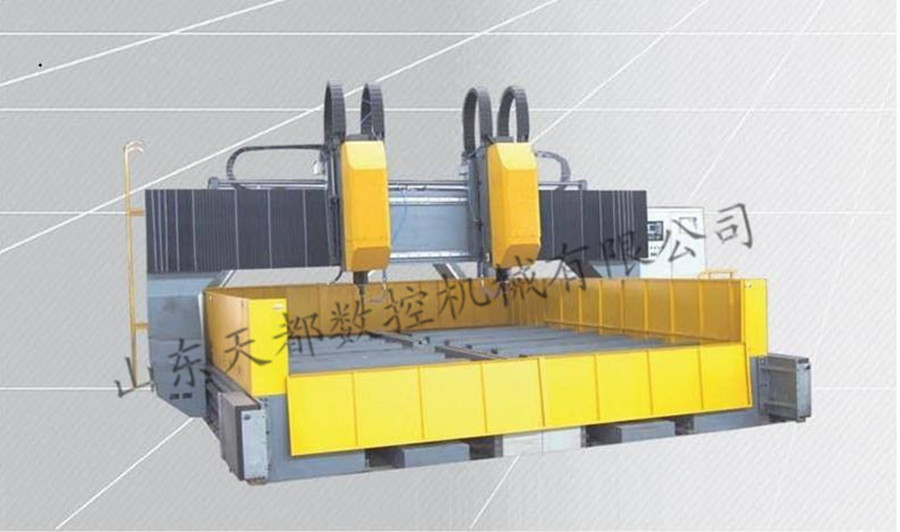

本机床为龙门移动式数控钻铣床，可以装夹硬质合金内冷钻头钻孔也可以用高速钢麻花钻头外冷钻孔。
主要用于法兰、换热器、管板件的加工，加工过程数控，效率高，精度高，编程方便，操作简单。
产品特点：
主要有床身及纵向滑台、龙门及横向滑台、垂直滑枕式钻削动力头、排屑器、液压系统、冷却系统、集中润滑系统、电气系统、气动系统等组成。

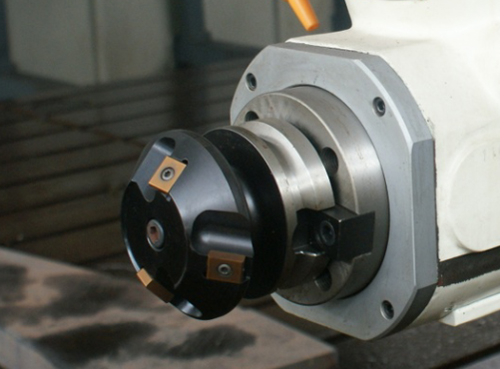

钻铣动力箱属刚性精密主轴，采用BT50内冷主轴，可使用硬质合金内冷钻头，精度高。配备液压打刀缸，装卸刀具极为方便。主轴由大功率主轴伺服电机通过同步带进行驱动，主轴转速30～3000r/min，转速范围广。

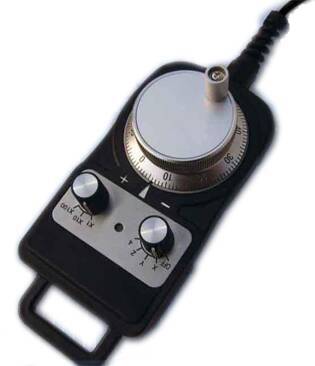

采用电子手轮操纵，当钻第一个孔设定进给位置后，钻其余的同种孔可实现快进→工进→快退的程序。因而加工过程中节省了大量的时间，生产效率大大提高，并且还具有自动断屑、退屑、暂停、断钻头保护、手动孔为跳跃功能。
采用西班牙FAGOR8055或德国西门子840D系统，并配有RS232接口和LCD液晶显示屏，上位计算机管理，钻孔坐标可实现CAD/CAM直接转换，方便了编程、存储、显示和通讯，操作界面具有人机对话、误差补偿、自动报警等功能。工件孔位可采用键盘或CAD图形输入后自动生成加工程序。具备钻孔前孔位预演和复检功能，操作方便。
机床通过有限元分析计算后优化设计，提高了机床刚性使机床既可以进行钻孔 加工又可实现铣削和刚性攻丝加工。
机床配置的滚珠丝杠副、直线导轨副、电气件、伺服电机、变频器 等，均为国内外知名厂家供货,开机故障少。
技术参数：
项 目
单位
PHC30X0
PHC40X0
PHC50X0
PHC60X0
工作台
工作台尺寸(宽×长)
mm
3000×3000-24000
4000×4000-24000
5000×5000-24000
6000×6000-24000
两立柱间距
mm
3800
4800
5800
6800
工作台承重
t/m2
7
7
7
7
T型槽宽度
mm
28
28
28
28
垂直滑枕式
动力头
数量
个
2标配
2标配
2标配
2标配
主轴锥孔
BT50
BT50
BT50
BT50
最大钻孔直径
mm
φ60
φ60
φ60
φ60
钻孔深度/钻孔直径
≤5（硬质合金钻头）
≤5（硬质合金钻头）
≤5（硬质合金钻头）
≤5（硬质合金钻头）
主轴转速
r/min
30—3000标配
30—3000标配
30—3000标配
30—3000标配
主轴伺服电机功率
kW
37标配
37标配
37标配
37标配
主轴最大扭矩
Nm
590标配
590标配
590标配
590标配
主轴下端面到工作台面距离
mm
280-780标配
280-780标配
280-780标配
280-780标配
龙门纵向移动
（X轴）
最大行程
mm
3000-24000
4000-24000
5000-24000
6000-24000
X轴移动速度
m/min
0-10
0-10
0-10
0-10
X轴伺服电机功率/扭矩
kW/Nm
3/28.4
3/28.4
3/28.4
3/28.4
动力头横向移动（Y轴）
最大行程
mm
3000
4000
5000
6000
Y轴移动速度
m/min
0-10
0-10
0-10
0-10
X轴伺服电机功率/扭矩
kW/Nm
3/28.4
3/28.4
3/28.4
3/28.4
垂直滑枕进给运动（Z轴）
行程
mm
500
500
500
500
Z轴进给速度
m/min
0-5
0-5
0-5
0-5
Z轴伺服电机功率/扭矩
kW/Nm
3/28.4
3/28.4
3/28.4
3/28.4
定位精度
X轴
mm
0.06/2000
0.06/2000
0.06/2000
0.06/2000
带光栅0.03/2000
带光栅0.03/2000
带光栅0.03/2000
带光栅0.03/2000
Y轴
mm
0.08/全长
0.08/全长
0.1/全长
0.1/全长
带光栅0.04/全长
带光栅0.04/全长
带光栅0.05/全长
带光栅0.05/全长
重复定位精度
X轴
mm
0.03/2000
0.03/2000
0.03/2000
0.03/2000
带光栅0.015/2000
带光栅0.015/2000
带光栅0.015/2000
带光栅0.015/2000
Y轴
mm
0.04/全长
0.04/全长
0.05/全长
0.05/全长
带光栅0.02/全长
带光栅0.02/全长
带光栅0.025/全长
带光栅0.025/全长
液压系统
液压泵压力
MPa
6.5
液压泵流量
L/min
25
液压泵电机功率
kW
3
排屑
排屑器型式
平板链式Plate chain type
排屑器数量
个
2
排屑速度
m/min
1
排屑器电机功率
kW
2X0.75
冷却
内冷水泵电机功率
kW
2×3
外冷水泵电机功率
kW
0.75
自动润滑系统
润滑压力
MPa
2
润滑点注油量
mL
0.1
电气系统
数控系统
FAGOR8055 or SIEMENS828
数控轴数
6
电机总功率
kW
约100
