综述

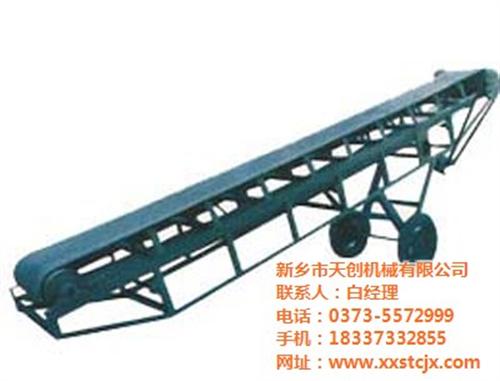

通用带式输送机由输送带、托辊、滚筒及驱动装置、制动器、张紧装置、装载、卸载、清扫器等装置组成。

输送带

常用的有橡胶带和塑料带两种。橡胶带适用于工作环境温度-15～40℃之间。物料温度不超过50℃，超过50℃以上订货时需告知厂家，可以选用耐高温输送带。向上输送散粒料的倾角12°～24°。对于大倾角输送可用裙边带。塑料带具有耐油、酸、碱等优点，但对于气候的适应性差，易打滑和老化。带宽是带式输送机的主要技术参数。

大倾角皮带输送机（挡边带式输送机）整机布置形式:

  为获得较好的受料和卸料条件,本机采用“Z”形布置形式。即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。

 1、上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm), 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。

 2、倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。

 3、下水平段:下水平段采用低式中间架支腿。

技术优势

首先是它运行可靠。在许多需要连续运行的重要的生产单位，如发电厂煤的输送，钢铁厂和水泥厂散状物料的输送，以及港口内船舶装卸等均采用带式输送机。如在这些场合停机，其损失是巨大的。必要时，带式输送机可以一班接一班地连续工作。

带式输送机动力消耗低。由于物料与输送带几乎无相对移动，不仅使运行阻力小（约为刮板输送机的1/3-1/5），而且对货载的磨损和破碎均小，生产率高。这些均有利于降低生产成本。
