参数范围

流量：5-55m3/h；

扬程：46-301m；

型号说明

2.5 GC -6x5 –吸入口直径（吋）

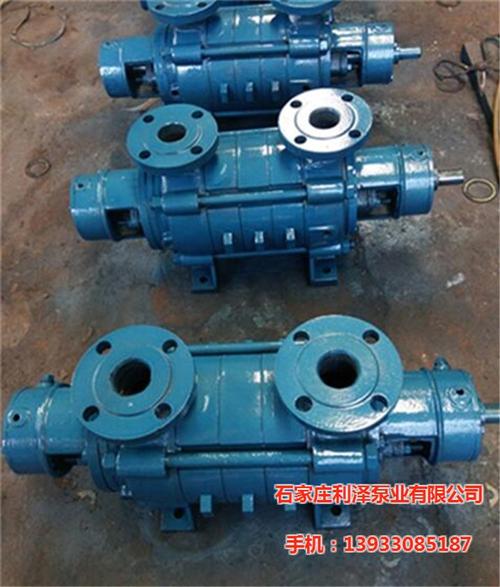

GC –分段式锅炉给水泵

6 –缩小为1/10泵的比转数

5 –叶轮级数“5”－表示级数

特点

1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。3、轴封采用软填料密封，安全可靠、结构简单，维修方便快捷。

  流量范围：6mз/h -55mз/h -

       扬程范围：46m-430m -

       1.5 --吸水口直径（毫米）被 25 除得值并化整 -

       G --锅炉给水泵 -

       C --表示泵的种类 -

       J --机械密封式 -

       5 --缩小为 1/10 泵的比转数。即泵的比转数为 50 -

       6 --叶轮的数量 -

       1、轴套螺母 2 、轴承盖 3, 轴承 4 、轴承体 5 、轴套 6 、填料压盖 7 、机械密封 8 、进水段 9 、密封环 10 、叶轮 11 、中段 -12 、回水管 13 、出水段14 、平衡环 15 、平衡盘 16 、尾盖17 、轴套18 、拉紧螺栓 19 、轴 20 、圆螺母

结 构 说 明 -

       泵的进出口方向均垂直向上，为根据所需扬程选用不同级数。 -

       泵的定子部分由进水段、中段、出水段、尾盖和轴承体等零件组成。 -

       泵的转子部分由轴、叶轮、轴套和平衡盘等零件组成，两端支撑在滚珠轴承上。 -

       泵的进水段、中段、出水段静止结合面采用纸垫通过紧螺栓的拉紧来达到密封。为防止水进入轴承、在轴套间装有“○”形密封圈。泵体两端轴封采用机械密封。 -

       泵两端轴承体有环形冷却室。当被输送液体大于 80 ℃时，应通入冷水，对轴承进行冷却。 -

       轴承内的钙基黄油润滑脂可通过油杯注入。 -

       从进水段方向看，泵为顺时针转动。

GC型水泵为多级分段式，1.5GC-4GC四个型号的进出口分别在进水段和出水段上，均垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响很大， 尤其是各个叶轮的出口与导翼进口之相对位置，每吸叶轮的吐出口中心必须对准导翼的中心，其中稍有偏差即将使水泵的流量减少，扬程降低，效率差，故在检修后装配时务必注意，若有偏差必须调整。
