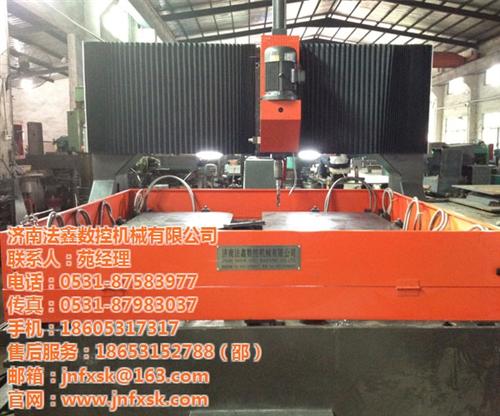

本设备主要用于石化、锅炉、制冷等行业大型管板的钻孔工序，也可用于建筑、桥梁、铁塔等钢结构中的连接板钻孔。代替了人工划线钻孔，大大提高了制件精度和劳动生产率，缩短了生产准备周期。只要把所需钻孔的位置（X、Y轴坐标）、孔数等参数输入计算机，或输入正确无误的CAD设计图，即可实现4主轴自动连续钻孔，操作十分方便，能大大提高生产效率和钻孔质量

工件范围型钢 ：150x75~1250x600

厚度： ≤80mm

长度 ：依客户需求配置

短料限制 ：自动加工≥3000

手动加工：690～3000

主轴数 量  3 个

钻孔范围固定侧、移动侧 ￠12~￠26.5 mm    中间单元    ￠12~￠33.5 mm

主轴转速 ：180~650 r/min

快换卡头 ：  莫氏锥孔3#、、4#

轴向行程： 固定侧、移动侧 140 mm

                中间单元 240 mm

                轴向进给速度 20~300 mm/min

                两侧主轴在上下方向 30～470 mm

                中间单元在工件宽度方向 45～910 mm

冷却方式 :  压缩空气+切削液

气源压力 0.5-0.6 MPa

加工精度： 孔群内相邻孔距误差 ≤±0.5 mm

                10米以内相邻送料距离的精度 ≤±1 mm

电机功率 ：主轴转动三相异步电机 4kW

               中间单元X轴伺服电机 0.85 kW

               中间单元Z轴伺服电机 1.3 kW

              固定侧、移动侧X轴伺服电机 0.85 kW

              固定侧、移动侧Y轴伺服电机 1.3kW

              移动拖板三相异步电动机 0.55 kW
