产品参数：

流量：500m3/h -----15000 m3/h

扬程：5米----25米

功率：7.5KW---450KW

电压：380V-10KV

电缆长度：10米

密封形式：机械密封

安装形式：立式安装，卧式安装，斜式安装。

电机采用：干式防水、防冻电机

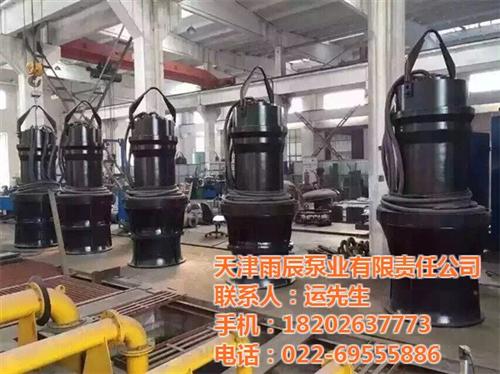

潜水轴流泵：驱动水泵的电动机是干式全封闭潜水三相异步电动机，可以长期浸入水中运行，具有传统机组一系列无可比拟的优点。

由于电机与水泵构成一体，无须在安装现场进行耗工、耗时的电机、传动机构、水泵轴线对中的装配工序，现场安装方便、快速。

由于电机与水泵构成一体，无须在安装现场进行耗工、耗时的电机、传动机构、水泵轴线对中的装配工序，现场安装方便、快速。

由于潜入水中运行，可以大大简化泵站的真土工及建筑结构工程，减少安装面积，节约工程造价30~40%。

噪声低，泵站内无高温，改善操作环境，可按要求建成全地下泵站，保持地面的环境风貌。

350QZB-100  350QZ-70  350QZ-50  350QZB-100D  350QH-100 400QH-40   400QHB-50

500QZ-125  500QZB-50  500QZB-70  500QZB-85  500QZB-100

500QH-40  500QH-50

600QZB-50  600QZB-70  600QZB-85  600QH-50

700QZB-50  700QZ-70  700QZ-85  700QZ-100 700QZ-125  700QZ-160

700QH-50  700QH-35

800QZB-50  800QZ-70  800QZ-85  800QZ-100  800QZ-125

800QZ-160  800QH-40  800QH-70 ?

900QZB-50  900QZB-100T  900QZ-70   900QZ-125  900QZ-160  900QH-40  1000QZB-100  1200QZ-100

在潜水轴流泵水力模型设计中，采用合理的环量及轴面速度径向分布规律。针对潜水轴流泵的结构特点，提出合理的轮毂比、叶片数、升力系数及稠密度等叶轮几何参数的确定方法。并提出合理的导叶几何参数的确定方法。依此设计系列效节能、抗汽蚀性能好的新型水力模型；经过试验验证，潜水轴流泵效率达到78%～85%，达到了国外同类产品的技术指标。

潜水轴流泵的电动机与水泵联为一体，电动机在水泵的上方。电动机周围是液体的环形流道，电动机的尺寸是根据功率和转速确定的，这就限制了导叶体的出口尺寸，即导叶体扩散角的大小。为了保证过流面，扩散角一般情况下偏大，这势必增加了扩散损失，降低了水泵的效率。另外，电动机的法兰面太大，几乎挡住了导叶出水口的一半以上，使出水受阻，水流不畅，增加冲击损失，降低泵的效率。
