（一）YA型圆振动筛主要用途：
YA型圆振动筛运动轨迹为圆，YA型圆振动筛主要用于冶金选矿、选煤、建材、电力等行业干式物料的分级作业。该系列振动筛采用目前国内最先进的环槽铆钉铆接，大游隙轴承油润滑振动器。YA型圆振动筛具有机构简单，坚固耐用，噪声低，安装、维修方便等特点。
YA型圆振筛是利用普通电机外拖动振动器，使YA型圆振动筛筛体沿激振力方向作周期性往复振动，物料在筛面上连续作圆运动，从而达到筛分目的。
YA型圆振动筛由振动源、筛体、筛网、减振装置和底托组成，筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。
（三）YA型圆振动筛型号说明：
2 Y A H □□
（四）YA型圆振动筛技术参数表
型号
筛面
给料粒度（mm）
处理量（t/h）
振次（r.p.m）
双振幅（mm）
电动机
外形尺寸长×宽×高（mm）
总重（kg）
现用
层数
面积（m2）
倾角（°）
筛孔尺寸（mm）
结构
型号
功率（kw）
YA1236
1
4.3
20
6-50
编织
≤200
80-240
845
9.5
Y160M-4
11
3757×2364×2456
4905
2YA1236
2
4.3
20
6-50
上下编织
≤200
80-240
845
9.5
Y160M-4
11
3757×2364×2456
5311
YA1530
1
4.5
20
6-50
编织
≤200
80-240
845
9.5
Y160M-4
11
3184×2670×2280
4675
YA1536
1
5.4
20
6-50
编织
≤200
80-240
845
9.5
Y160M-4
11
3757×2670×2419
5137
2YA1536
2
5.4
20
6-50
上下编织
≤400
100-350
845
9.5
Y160L-4
15
3757×3715×2437
5624
YAH1536
1
5.4
20
30-150
冲孔
≤400
160-650
755
9.5
Y160M-4
11
3757×2670×2437
5621
2YAH1536
2
5.4
20
30-200
上冲孔下编织
≤400
160-650
755
11
Y160L-4
15
3757×2715×2437
6045
YA1542
1
6.5
20
6-50
编织
≤200
110-385
845
9.5
Y160M-4
11
4331×2670×2655
5515
（二）YA型圆振动筛工作原理与结构特点：
YA型圆振动筛筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。电动机可安装在筛框的左侧，出可安装在筛框的右侧，如无特殊要求，制造厂按物料运动方向的右侧安装供货。
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ │
│ │ │ │ │ └────────- 筛面长度dm
│ │ │ │ │
│ │ │ │ └────────── 筛面宽度dm
│ │ │ │
│ │ │ └───────────- 重型（轻型不写）
│ │ │
│ │ └───────────── 轴偏心振动器
│ │
│ └──────────────- 圆振动
│
└──────────────── 筛面层数（单层不写）
6-50
07
18
2017

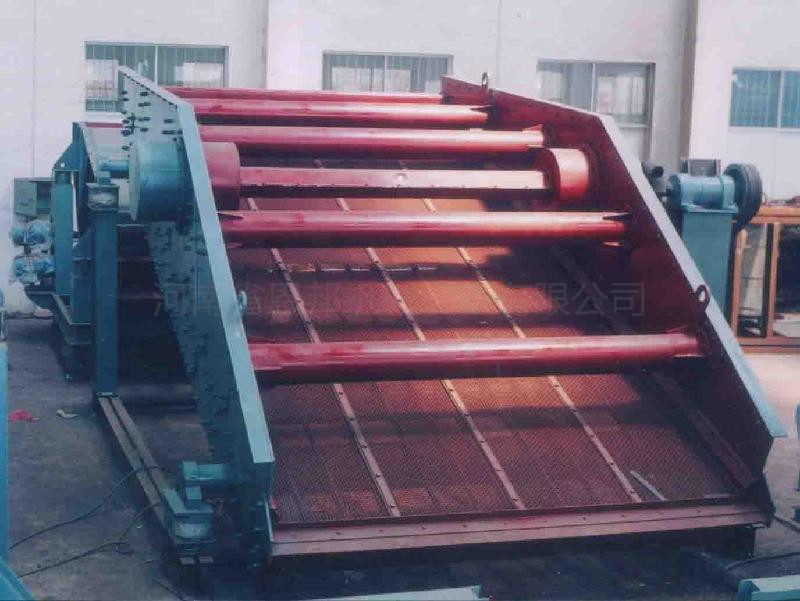

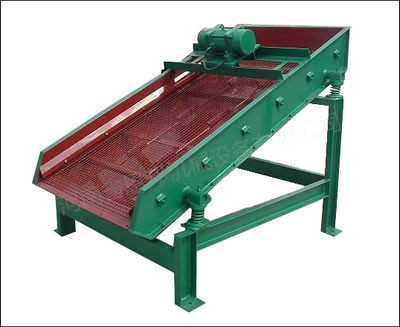

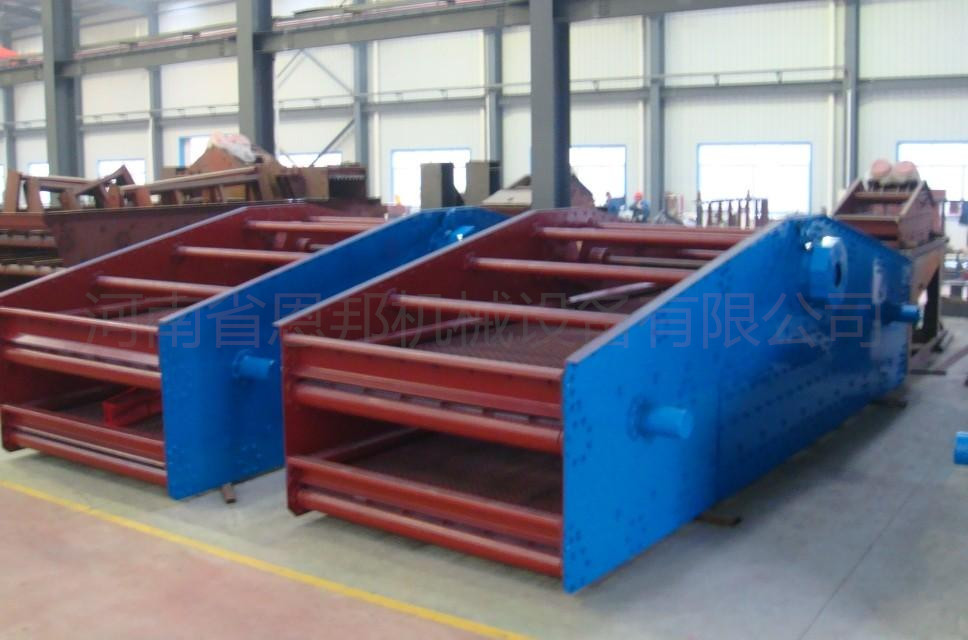

YA1236圆振筛总图_振动筛|震动筛|直线振动筛|圆振动筛 直线筛
来源:[河南省恩邦机械设备有限公司]
联系人：王先生
手机：18837378081
电话：0373-5766899
传真：0373-5766898
QQ：1908229393
Email：1908229393@qq.com
地址：河南省新乡市新乡县宏业大道258号
品牌：恩邦
价格：8000.00
元/台
供应地：河南省新乡市
产品型号：1236
