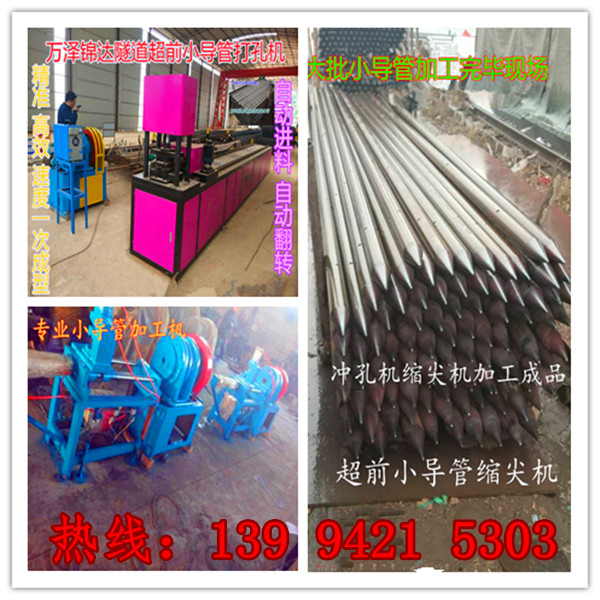

超前小导管加工的革命性突破

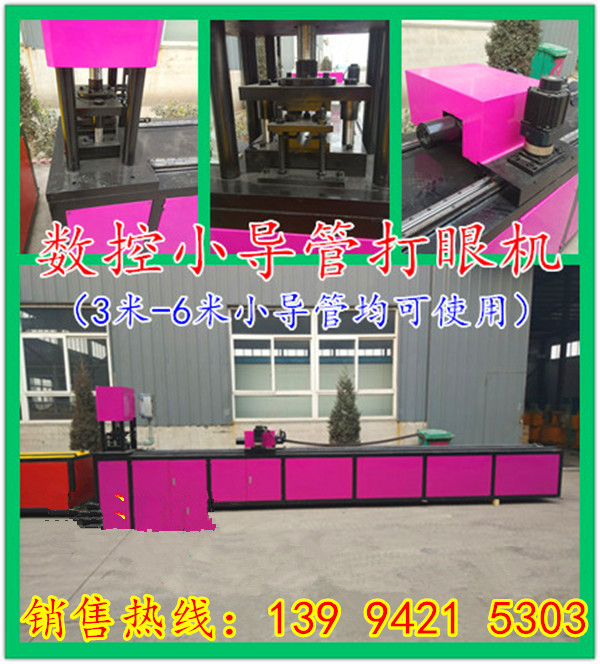

超前小导管专用数控钢管冲孔机是山西万泽锦达机械制造有限公司根据市场需要与2015年推出的较新设备，专门用于加工超前小导管自动化冲孔加工，能自动将型材冲出图纸要求的各种孔，可以加工圆管、方管、角钢等各种异型型材。
送料动力：采用大扭矩力交流同步伺服电机，具有反应快，定位精度高，低噪音，制动热损小，寿命长的特点。
运动控制：采用先进的plc控制器，触摸屏操作，简单方便
寿命保证：本设备标准件均为名优配件，基础件加工采用数控加工中心制作，装配精度高，较大限度延长设备使用寿命。
数控机箱是机器的指挥中心，进料、控制冲孔的速度，调节生产效率是他的职责。
冲压模具是整机器的核心，它的精度和质量直接决定产品的质量。
这几部分的设置，均是可控的，数控机箱的程序是可以更改的，冲压模具是可以更换的，泵站提供的压力是可以调节的。
型 号：ZSCK-6000/5000
送料长度: 5/6米 送料精度：±0.2mm 送料次数：22次/分钟-40次/分钟
电动机功率：12（KW） 外形尺寸：6800*830*1600
小导管施工环水保措施：
1.施工过程中加强对施工人员的培训教育，贯彻环保思想，使他们能够自觉的履行环境保护的义务。
2.邻江、河、水库等的隧道施工，应严格保护水源不流失。生活、生产污水不经处理不得直接排入江、河、水库。
3.隧道施工中要控制地下水的排水，防止过量排放造成地表生态环境的破坏。
4.为避免施工噪声和振动对周围居民的影响，洞口段开挖应采用浅孔弱爆破。施工场地和运输线路利用地形尽量避开噪音和振动敏感区，施工机械应安设消音器、空压机、通风机等。接近居民区，应设置基础减震槽并采取隔音措施。
5.施工机械优先采用电力驱动，内燃机械、车辆应加装消烟净化装置，尽量减少对周围环境的影响。
小导管冲孔机参数
|
主 要 规 格 |
ZSCK-6000/5000
|
冲孔速度 |
1/秒 |
|
最大适用碳钢管材 |
C型钢 方管 圆管 |
送料速度 |
Max800mm/秒 |
|
最大适用材料长度 |
直送5300 mm |
冲孔精度 |
±0.3mm |
|
最大穿芯长度 |
5300mm |
送料精度 |
±0.3mm |
|
最大加工管材 |
80*80 |
资料输入方式 |
工作值(YBC) |
|
送料方式 |
直送或夹送 |
送料伺服电机功率 |
1.5 Kw |
|
每管件可设冲孔数 |
200孔 |
机器重量 |
1500Kg |
|
可设定管件档案数 |
0-99组 |
机器外形尺寸（mm） |
5300 × 1400 × 700 |
设备特点
|
传统加工和小导管专用加工机效益对比 |
||
|
对比项目 |
传统人工方式 |
小导管尖头加工 |
|
耗材成本 |
乙炔/罐 氧气/罐=110元 |
无（大大节省耗材成本） |
|
电费 |
3kWh |
5.5kWh |
|
产量 |
1人/小时20根 |
6根/分钟×60分钟=360根 |
|
成品质量 |
粗糙 |
标准美观 |
