小导管冲孔机超前小导管采用φ42无缝钢管，长度3.5m，布置于隧道拱部起拱线以上范围内，小道管环向间距为30cm，管身按梅花形布设泄浆孔，孔径6-8mm，间距20cm-30cm；小导管端部加工成尖头，掌子面钻孔或直接插打。

小导管安设后，用塑胶泥封堵孔口，并喷射砼封闭工作面，喷射厚度10cm。采用注浆泵注浆，注浆管连接好后,将配制好的水泥浆液倒入注浆泵储浆筒内,水泥浆液浓度为1:1单液水泥浆，开动注浆泵，通过小导管向周边围岩压注水泥浆。注浆按照由低到高隔孔预注或群孔注浆的方法进行。单孔注浆时，首先以初压注浆，然后在终压下进行注浆并保持1～2min终压再卸荷，保证注浆量及扩散半径达到设计要求，达到超前加固的目的。注浆过程中，对浆液应不停搅动，避免沉淀分层，影响浆液浓度。

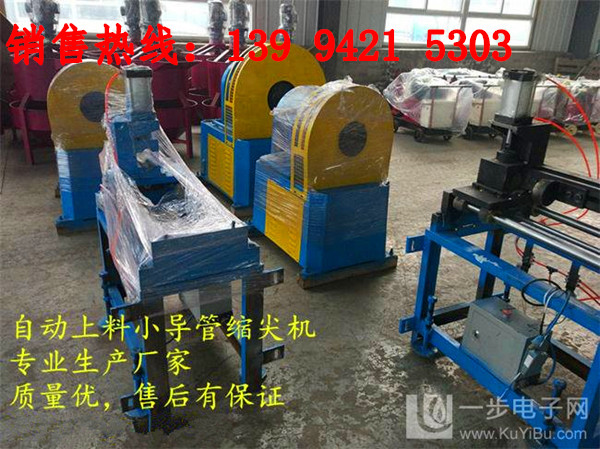

超前小导管冲孔机工作原理

1，该机由电动机通过三角带，直接传达给飞轮，主轴作旋转运动，使主轴中撞块及模具产生离心力，同时在滚针的撞击下，来完成锥管动作。

2，在结构设计上比一般的锥管机更先进,在工作时更稳定、更快捷、

3，夹模采用进口型, 夹持力强、不易磨损,工作时无左右前后偏摆或跳动的现象和疑虑，速度均匀。

4，本机采用皮带传动，尺寸精度高,传动部分灵活可靠。

5，快捷、方便、速度快、节省人工及加工次数等。

6，机器配件采用进口配件，以确保机器的使用寿命。

7，比较其他类型的加工工艺方法，锥管效率不断提高，而且设备稳定性及可靠性更高，占地面积更小。

8，整机省电、寿命长、机身光滑亮丽且美观，非技术人员亦可操作自如！

9，全新优化整体设计,体积小、通用性强、机身稳固不变形。

10，油箱采用全新一代二氧化碳焊接，以确保油箱内无残留杂质、不漏油、无焊渣；油箱焊缝无裂纹、无夹渣、不断焊等缺陷。

11，机器设计结构合理、牢固可靠、运行平稳。使您操作更安全！新疆超前小导管尖头机机械主要部件：电器部件：采用台湾圌台达可编程控制器、伺服电机、伺服驱动器与连接件滚珠丝杆：台湾产TGB进口丝杆直线导轨：台湾产HIWIN进口导轨送料滚轮：采用中空，表面镀硬铬，表面处理到60°（HRC），重量轻，耐磨；传动齿轮：精密研磨齿轮机件加工：主要部件均采用进口加工中心加工。

小导管冲孔机参数

设备特点

万泽锦达机械制造有限公司是一家专业从事桥隧设备研发、生产、销售一体化的机械制造公司。自成立以来，我们坚持以“诚信为本，稳健经营”的方针，勇于参与市场的良性竞争，我们坚持“服务至上，用户至上”的原则，使万泽锦达机械在桥梁机械生产制造中赢得了众多的客户的信任，树立了良好的企业形象。特别说明：本信息的图片和资料仅供参考，欢迎联系我们索取准确的资料，谢谢！
