1.产品功能
用于高温凝结水回收系统除铁及水质净化处理。
适用范围
1蒸汽锅炉(低压及中压)凝结水除铁过滤处理;
2 汽轮机组凝结水除铁过滤处理;
3其他水系统除铁过滤处理。
2. 产品特点
2.1 耐腐蚀性能好，可在强酸强碱中过滤;
2.2 过滤效率高达95—99.9%;
2.3 工作压差低: 初始额定工作压力为0.03Mpa ;
2.4 最高可耐为200℃;
2.5 使用寿命长，易于反洗,可反复再生;
3. 技术参数
电源：380V/50Hz,三相五线制;
环境温度：5-60℃，相对湿度≤80%;
系统压力：0.3—0.6Mpa;
原水指标：温度≤200℃，含铁量≤8mg/L,含油量≤2.0mg/L,浊度≤20FTU;
出水指标：温度下降≤20℃，含铁量≤0.3mg/L，含油量≤2.0mg/L,浊度≤5FTU。
4.工作原理
本系统采用物理与化学相结合的方法。先接触氧化去除未反应完全的铁离子，然后再通过独特的过滤材料，截获水中氧化铁及金属管道锈蚀物等悬浮杂质，最后利用余压回馈用水系统。
5. 结构特征：
5.1结构紧凑：设备采用撬装设计，所有部件安装在撬架上，并通过管阀连接，设备运抵现场，只需接通电源和进、出、排污管路即可调试运行;安装、使用、维护方便，操作灵活，占用空间小，对地面压力均衡，并具有减振消噪功能。
5.2多罐并联： 过滤部分为多个过滤罐并联运行，单罐处理量为标定流量，处理量总和大于标定流量，能有效化解冲击负荷，流速不影响过滤效果;多个过滤罐轮流反洗，出水质量稳定;
5.3滤元耐用： 滤元采用钛合金材质，经激光打孔而成。耐高温、耐酸碱，承压性能好，强度高，易反洗，再生后可长期使用;滤元形状及空隙分布可根据过滤对象做针对性设计。
5.4 材料甄选： 过滤器壳体、管道、阀门均选用SS304或316L不锈钢材质，耐化学腐蚀性能强，使用寿命长，为降低成本，撬架为碳钢结构;
5.5 易于操作： 选用西门子s7-200系统控制，控制面板设有“自动/手动”转换旋钮，人机界面和谐友善;可通过压差、时间或强制启动滤元反洗程序。
5.6 安全运行： 具有水质在线检测和故障检测报警功能，在应急状态下启动自动泄水装置。

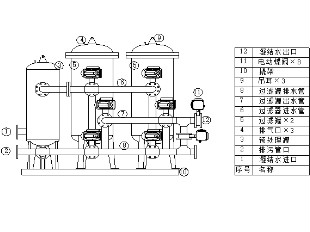

5.7 产品外型图：
6 规格型号表：
型号
流量
T/h
罐体尺寸 Φ×h
管道接口 DN
占用空间
长×宽×高
(mm)
重量Kg
预处理罐
过滤罐
进水
出水
排污
排气
自重
运行
QC-CT1D
1
219×1000
219×1500
20
20
20
15
1500×900×1600
147
260
QC-CT2D
2
219×1000
219×1500
32
32
32
15
1500×900×1600
195
328
QC-CT3D
3
219×1000
273×1500
32
32
32
15
1500×900×1600
255
433
QC-CT5D
5
273×1200
325×1500
40
40
40
15
1650×1000×1700
324
574
QC-CT8D
8
273×1200
426×1500
40
40
40
15
1800×1100×1800
534
980
QC-CT10D
10
325×1500
480×1700
50
50
50
15
2000×1200×1800
651
1190
QC-CT15D
15
426×1500
530×1700
65
65
65
15
2200×1300×1980
837
1540
QC-CT20D
20
530×1500
630×1900
80
65
65
15
2400×1500×2000
1110
2110
QC-CT30D
30
530×1500
630×1900
80
80
80
15
2400×1500×2000
1200
2200
QC-CT40D
40
630×1500
820×1900
100
100
100
15
3000×1700×2000
2112
3900
QC-CT50D
50
630×1500
920×1900
100
100
100
15
3200×1800×2000
2532
4700
6.1型号的组成及其代表意义：
04
02
2022
高温凝结水除铁系统
