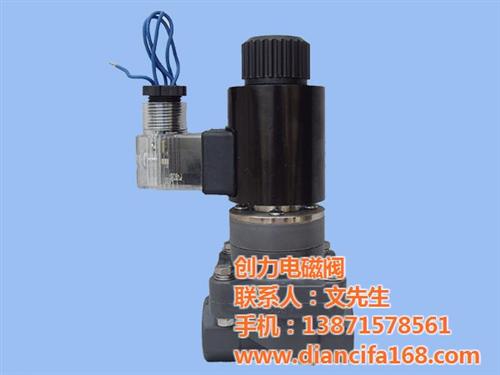

先导式电磁阀

先导式电磁阀，通电时，依靠电磁力提起阀杆，导阀口打开，此时电磁阀上腔通过先导孔卸压，在主阀芯周围形成上低下高的压差，在压力差的作用下，流体压力推动主阀芯向上移动将主阀口打开；断电时，在弹簧力和主阀芯重力的作用下，阀杆复位，电磁阀上腔压力升高，流体压力推动主阀芯向下移动，主阀口关闭。

电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原 则，其次是根据六个方面的现场工况（即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择）。

选型依据：

1、根据管道参数选择电磁阀的：通径规格（即DN）、接口方式

1）按照现场管道内径尺寸或流量要求来确定通径（DN）尺寸；

2）接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。

2、根据流体参数选择电磁阀的：材质、温度组

1）腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀；

2）高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的；

3）流体状态：大至有气态，液态或混合状态，特别是口径大于DN25时一定要区分开来；

4）流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。

3、根据压力参数选择电磁阀的：原理和结构品种

1）公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定；

2）工作压力：如果工作压力低则必须选用直动或分步直动式原理；最；低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。

4、电气选择：电压规格应尽量优先选用AC220V、DC24较为方便。

5、根据持续工作时间长短来选择：常闭、常开、或可持续通电

1）当电磁阀需要长时间开启，并且持续的时间多于关闭的时间应选 用常开型；

2）要是开启的时间短或开和关的时间不多时，则选常闭型；

3）但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。

6、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水。

密封材料

EPDM三元乙丙橡胶（Ethylene-Propylene-Diene Monomer）

三元乙丙橡胶是乙烯、丙烯以及非共轭二烯烃的三元共聚物，1963年开始商业化生产。每年全世界的消费量是80万吨。EPDM最主要的特性就是其优越的耐氧化、抗臭氧和抗侵蚀的能力。由于三元乙丙橡胶属于聚烯烃家族，它具有极好的硫化特性。在所有橡胶当中，EPDM具有最‘’低的比重。它能吸收大量的填料和油而影响特性不大。因此可以制作成本低廉的橡胶化合物。

分子结构和特性：三元乙丙是乙烯、丙烯和非共轭二烯烃的三元共聚物。二烯烃具有特殊的结构，只有两键之一的才能共聚，不饱和的双键主要是作为交链处。另一个不饱和的不会成为聚合物主链，只会成为边侧链。三元乙丙的主要聚合物链是完全饱和的。这个特性使得三元乙丙可以抵抗热，光，氧气，尤其是臭氧。三元乙丙本质上是无极性的，对极性溶液和化学物具有抗性，吸水率低，具有良好的绝缘特性。
