YES-P1000天然气瓶、氧气瓶、钢瓶压力试验机

一、主要功能简介

本试验台采用液压加荷、传感测力。具有试验力数字显示，试验力峰值保持以及过载保护和断电保持等功能；微电脑智能控制仪表，显示试验力和加荷速度等参数，具有最大试验力峰值保持功能，配有微型打印机，具有输出打印结果的功能。

本试验台满足GB13440《无缝气瓶压扁试验方法》和GB17258《汽车用压缩天然气钢瓶》中6.3.5条进行压扁试验。

可对最大外经D=780mm、壁厚Sao =25mm；取样210mm的天然气瓶、氧气瓶、钢瓶、圆管进行压扁试验。

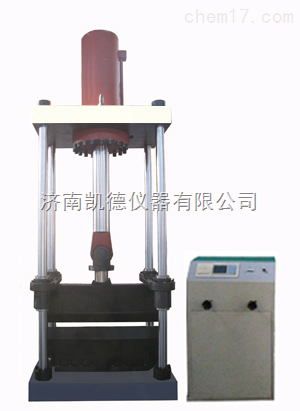

   1、主机采用四立柱框架式结构，油缸放置在试验机上端，液压加载时，活塞下行，从上至下施加压力，实现对气瓶的压扁试验。

2、四根立柱上装有导向套，保证试验时，活塞垂直、平稳运行。上压头连接在上平板底部，下压头安装在底座上，牢固、可靠。

 3、液压加载系统主要由电机、油泵、液压缸组成，液压油经滤油器、油泵、到液压缸，实现对工件的加载，完成工件的试验检测。

  4、测量系统采用高精度负荷传感器，力值精度高，示值稳定。

注：

  1、另有2000kN、3000kN、5000kN规格可选；

  2、控制方式：有液晶数显、微机屏显、微机控制电液伺服三种方式可选。

二、主要技术参数

1、最大试验力：                 1000KN

2、试验力示值精度：               ±1%

3、试验力测量范围：               2%-100%F.S

4、试验速度（手控/可显示）：               20-50mm/min

5、活塞最大行程：                 1000mm

6、最大压缩净空间（含上下压头）：               1000mm

7、立柱有效间距（长x宽）：                      500x500mm

8、上、下压头尺寸（长x高）：                    400x400mm；

9、机器外形尺寸（长宽高）：主 机：              800x800x3500mm

                           液压加载系统：       550x550x1200mm

10、机器重量：                                  4500kg

11、电源及功率：                                 380V±10％，50Hz，1.5kW

三、机器主要配置
