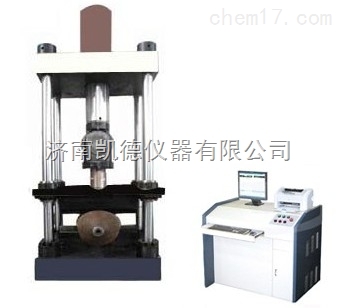

微机控制气瓶压扁试验机
产品型号: YAW-P2000 /
P3000 / P5000
一、用途特点：
YAW-P系列微机控制气瓶压扁试验机主要用于箱式集装箱用无缝气瓶、气瓶集束装置用无缝气瓶、铝合金无缝气瓶、车用无缝气瓶等各种材质、规格无缝气瓶、天然气钢瓶、氧气瓶、消防瓶、灭火器、钢管、压力容器进行压扁变形能力测试及研究。
1、满足公称外径D0≤425mm；D0≤900mm；各种类型、材质气瓶、钢瓶。
满足≤12kg、9L灭火器。
2、精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。
3、具有载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
4、根据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。
自动完成：压扁最大载荷、压扁速度、压头间距。
5、扩展功能：金属、非金属材料、建筑材料等试件抗压强度、抗弯强度性能测试及研究。
二、YAW-P系列微机控制气瓶压扁试验机满足标准：
1. GB13440- 无缝气瓶压扁试验方法 6.3.5条款
2. GB17258- 汽车用压缩天然气钢瓶 6.3.5条款
3. 571.304 压缩天然气燃料容器规范(美国联邦规程)
4. （Compressed natural gas fuel container
integrity）
5. ISO/CD11439 车用高压天然气瓶
6. GB 5099-钢质无缝气瓶
7. GB/T11640 铝合金无缝气瓶
8. GB4351.1-手提式灭火器 7.8.3条款
9. ISO7165 消防 手提式灭火器 性能和结构要求(英文版)
三、YAW-P系列微机控制气瓶压扁试验机结构特点：
1、四柱机架，刚度大、强度高，变形小。
2、垂向压板，滑动导向，无偏载、无阻隔、运行滑畅、保证测试结果准确。
3、上下压头，精密制作，平行接触无缝隙；对中精准，压扁过程无偏摆。
4、可快速更换压头、及其它类型附具，独特设计，定位精准、方便安全。
5、自动、手动、定荷操作。
6、双控双向液压油缸，快速试验，快速返回。
7、试件快速移动架。
四、YAW-P系列微机控制气瓶压扁试验机测控系统：
1. 试验过程的自动控制、数据采集、处理、分析、存储及显示。
2. 控制模式智能设置，控制方式之间无冲击、平滑切换，加载、卸载平稳。
3. 过程再现和数据再分析、曲线放大、比较、遍历。曲线可自由放大和缩小；满度自调。
4. 操控软件，采用模块化、开放式编程、个性化设计，可自行调整。
5. 标准模块；权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
6. 操作提示和向导功能。
7. 数据库采用ACCESS格式，数据库中备有多种试验方法、标准。
8. 电路板采用光电隔离设计，具有抗干扰能力强的特点。
9. 灵活的Excel或Word报告格式，可选择、指定、排序、单独、合并打印。
10. 网络数据库管理。
11.多重保护功能:
11.1油缸限位保护；液压系统过载溢流保护；试验力过载保护；过流、过压保护；
11.2试样破断时安全保护；操作提示向导保护；试验结束自动保护。
五、YAW-P系列微机控制气瓶压扁试验机重要参数：
YAW-P2000 / YAW-P3000 / YAW-P5000
1
最大试验力
2000kN
3000kN
5000kN
2
试验力示值相对误差
≤示值的±1%
3
试验力测量范围
2%～100%F.S
4
试验力分辨力
0.01KN
5
等速应力控制范围
2～60 N/mm2·S-1
6
应力速率误差
≤±5%
7
等速应变控制范围
0.00025/s～0.0025/s
8
应变速率误差
≤±5%
9
位移分辨力
0.01mm
10
加荷速率
0.05～50 mm/min；计算机自动控制显示
11
活塞行程
0-600mm
0-900mm
0-1000mm
12
压头间距
0-500mm
0-1000mm
0-1600mm
13
压头规格（LH）
620x210mmm
1350x460mm
2300x800mm
14
压头角度
顶角60゜，顶角半径R12.5mm、R13mm；
15
试验间距（LW）
980x590mm
1100x610mm
2200x1000mm
16
气瓶公称外径
气瓶壁厚
D0≤425mm
Sao≤17mm
D0≤900mm
Sao≤27mm
D0≤1500mm
Sao≤50mm
17
机架结构
四柱、油缸上置、滑动导向、高刚性
18
电源电压
～380V±10% 50Hz（须可靠接地）
19
机器功率
3.0kW
4.5kW
11.5kW
20
机器尺寸（LWH）
1100×800×3400mm
1600x1000x3900mm
2800x1500x4600mm
21
油源系统（LWH）
1130x720x940mm
22
机器重量
≈5100kg
≈10500kg
≈18200kg
六、YAW-P系列微机控制气瓶压扁试验机主要配置：
名 称
内 容
备 注
负荷机架
四柱、油缸上置、滑动导向、高刚性
1台
油源系统
国际主流
1套
测控系统
HRJ-test全数字闭环、多通道
1套
测力传感器
1只
位移传感器
1只
压缩压头
顶角60゜
1套
快速移动架
1套
计算机
主流品牌
1台
随机工具
1套
技术资料
说明书、装箱单、合格证、服务单
1套
试验机软件
中文版
1套
08
16
2018
YAW-P2000-5000微机控制钢气瓶压扁试验机 压力试验机
来源:[济南凯德仪器有限公司]
联系人：张先生
手机：13864003108
电话：0531-87180687
传真：0531-81602985
QQ：2678693170
Email：2678693170@qq.com
地址：山东省济南市济南市槐荫区经七路843号
品牌：凯德仪器
价格：458000.00
元/台
供应地：山东省济南市
产品型号：YAW-P2000-5000
