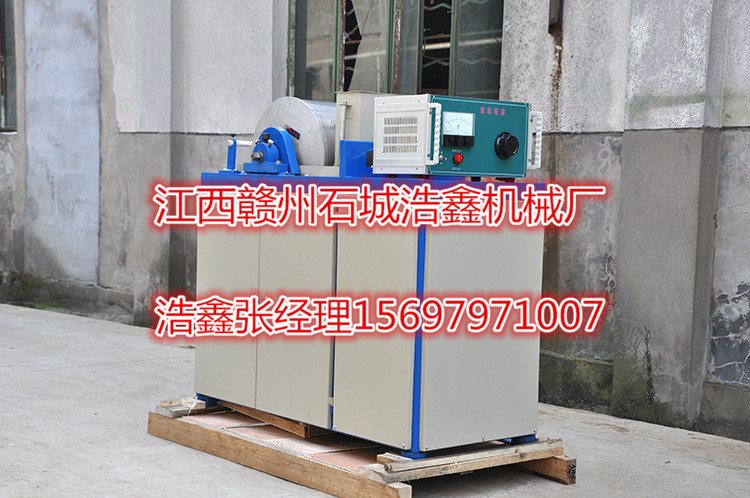

XCRS型鼓形湿式弱磁选机是由磁选机主体及鼓形电源两部分所组成。磁选机主体主要包括：（1）机架（2）磁鼓（）3矿槽（4）喷水管（5）传动装置（6）给矿箱

鼓形电源为一单独的硅桥式整流电源、其输出是通过调压器手柄进行调整的。

1、机架：由角钢焊制，为整个机器的支承部分。

2、磁鼓：内装有四个激磁线圈及磁铁芯，并在其排矿侧装有一个没有激磁线圈的附加磁极，以利于卸矿，这五个在磁极形成扇形固定在心轴上，心轴通过支轴承瓦固定在机架上，圆筒系用非磁性材料铝及不锈钢制成，扇形线圈的连接以造成在每磁极掌上磁场极性的交变、矿粒每通过一个磁极即翻转达180度，在磁搅拌的作用下，可以改善磁性产品的质量。在心轴的一端，为方形的外伸结构，可以用手板，使磁鼓内磁极绕轴向旋转，以适应不同矿种的选别需要。

3、传动装置：安装在机架的底部一侧，为了降低整机的重心，传动部分由三项交流电动机及蜗轮、蜗杆变速箱所组成，变速箱的输出通过链条传动至磁鼓，带动磁鼓旋转（磁极是不随之转动的），磁鼓的转速为恒转速25转/分，磁鼓旋转力方向与给矿方向一致。

4、矿槽：

由铝及不锈钢板焊制而成，用螺丝固定在机架上；在矿槽的给矿侧设有保持液面高度的溢留口，在排精矿槽下部设有接精矿嘴以便接矿。

5、喷水管：

安装在机架上的一根带孔铜管，与室内水源相接，用于磁鼓上精矿的冲洗；喷水角度可以通过旋转喷水管进行调节。

6、给矿箱：

箱体由不锈钢板焊接而成，其作用是保证给矿时的均匀性。
