轴流泵的种类

轴流泵根据泵轴安装位置可分为立式、斜式和卧式三种。它们之间仅泵体形式不同，内部结构基本相同。我国生产较多的是立式轴流泵。

立式轴流泵的内部结构，它主要由泵体、叶轮、导叶装置和进出口管等组成。泵体形状呈圆筒形，叶轮固定在泵轴上，泵轴在泵体内由两个轴承支承，泵轴借顶部联轴器与电动机传动轴相连接。

叶轮一般由2～6片弯曲叶片组成，形状和电风扇叶片相似，有扭曲。叶片的结构有固定的和螺旋角可以调节的两种。可调节叶片又有半调节式和全调节式的两种。半调节式的叶片是可拆装的，改变角度需把叶片松开用手工调节；全调节式的是通过一套专门的随动机构自动改变叶片的角度。大型轴流泵的叶片大多为全调节式的。   导叶装置外形呈圆锥形或圆柱形，一般装有6～10个导叶片。导叶装置的作用是使从叶轮出来的液体流经导叶片所构成的流道后增加压力，提高泵的效率。进口管为喇叭形的。出口管通常为60°或90°的弯管，其作用是改变液体流出的方向。

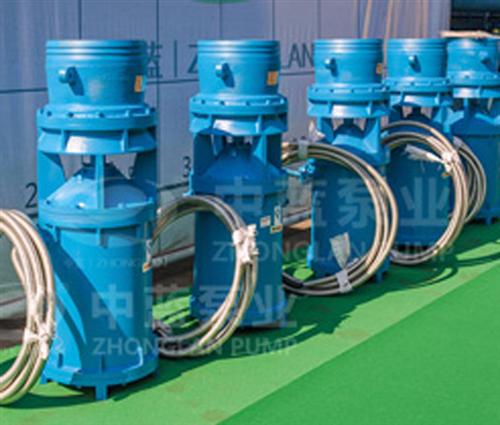

QZB 型轴流潜水电泵和 QHB 型混流潜水电泵是传统的水泵—电动机机组的更新换代产品，驱动水泵的电动机是干式全封闭潜水三相异步电动机，该型潜水电泵可长期浸入水中运行，具有传统机组一系列无可比拟的优点。

由于电机与水泵构成一体，无须在安装现场进行耗工、耗时的电机——传动机构——水泵轴线对中的装配工序，现场安装方便、快速。

由于潜入水中运行，可以大大简化泵站的土工及建筑结构工程，减少安装面积，节约工程造价 30 ～ 40% 。

? 噪声低，泵站内无高温，改善操作环境，可按要求建成全地下泵站，保持地面的环境风貌。

? 潜水电机采用双重或三重机械密封， F 级 ( 耐温 155 ℃ ) 防潮绝缘，防护等级为 IP68(IEC) 。泵段采用全国统一设计的水力模型，可靠性高，且与传统水泵性能具有互换性，便于用户选型。

水泵安装的顺序

将水泵底座、套管、动叶外圈等吊人安装位置。

按照水泵外形图标高，初步校正水泵底座位置。

将导叶体和中间接管法兰螺钉结合好以后，一起放在底座上，校正中间接管的位置，使它的轴线和水泵进水吸人管的中心线同心，同时用水平尺检查其法兰面的水平度。

将出水弯头吊装在中间接管上，并用吊线法校对出水管的轴承孔，使其和导叶体中的轴承孔同心。
