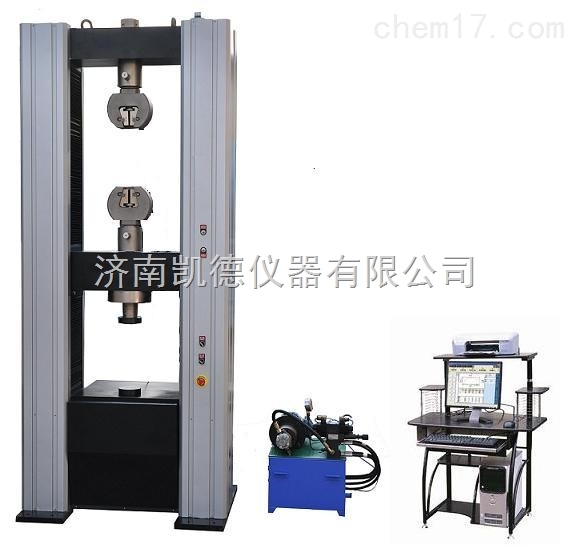

WDW系列微机控制电子万能试验机（落地式）
一、用途：
WDW系列微机控制电子万能试验机（落地式）主要用于金属、非金属材料的拉伸、压缩、弯曲、剪切、撕裂等力学性能的测试和分析研究，可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。改设备完全满足GB/T228-2010《金属材料室温拉伸方法》的要求。
二、性能特点：
1 主机
1.1主机采用落地式框架结构，强度高、变形小，外形美观大方；
1.2 采用进口高精度滚珠丝杠，传动高效平稳；
1.3 采用美国世铨高精度轮辐式负荷传感器，测量精度高，稳定性好；
1.4 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.5 采用日本松下交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过
压、过载等保护装置，调速比可大1:100000；
1.6 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.7 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
2 控制系统
1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2、数据采集系统由4路高精准32位A/D转换通道组成。最高分辨率达1/500000，全程不分档；
3、选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
4、符合PCI总线标准，微机自动识别和安装，做到“即插即测"；
5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
三、规格参数：
产品型号
WDW-10
WDW-20
WDW-50
WDW-100
WDW-200
WDW-300/500
最大试验力
10kN
20kN
50kN
100kN
200kN
300kN/500KN
测量范围
最大试验力的0.2%—100%
试验力示值准确度
优于示值的±0.5%
试验力分辨力
1/500000（全程不分档或等效七档）
横梁位移
测量精度
分辨率高于0.001mm
变形测量精度度
在引伸计满量程的2%-100%范围内，优于±0.5%
试验调速范围
≤100KN 0.0025—500mm/min ≥200KN 0.0025-300mm/min
速度控制精度
±1%(0.0025~10mm/min); ±0.5%(10~500mm/min)
恒力、恒变形
恒位移控制
范围
0.2%-100%FS
恒力、恒变形
恒位移控制精度
设定值＜10%FS时，设定值的±1%以内
设定值≥10%FS时，设定值的±0.1%以内
变形速率
控制精度
速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
夹
具
形式
楔形夹具体
平钳口
0-7mm
0-14mm
0-20mm/ 0-27mm
圆钳口
φ4-φ9mm
φ4-φ14mm
φ9-φ32mm
最大拉伸空间
600mm
最大压缩空间
600mm
有效试验宽度
450mm
570mm
整机电源
单相220V±10%,50Hz
三相,380V±10%,50Hz
工作环境
室温—35℃,相对湿度不超过80%
主机尺寸
830×550×1900mm
1000×750×2260mm
1110×760×2600mm
重量
600kg
1000kg
1500kg
注：以上配置属于标准配置，具体可根据客户要求定做。
21
机器重量
≈120kg
08
16
2018
WDW-10-500kN微机控制电子万能试验机
来源:[济南凯德仪器有限公司]
联系人：张先生
手机：13864003108
电话：0531-87180687
传真：0531-81602985
QQ：2678693170
Email：2678693170@qq.com
地址：山东省济南市济南市槐荫区经七路843号
品牌：凯德仪器
价格：98000.00
元/台
供应地：山东省济南市
产品型号：WDW-10-500kN
