一、微机控制电子土工布专用试验机用途
WDW系列微机控制电子土工布专用试验机，主要用于各种玻纤土工布、塑料经编土工布、土工合成材料、土工格栅进行拉伸、顶破、刺破等力学性能指标的测试。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。在试验中，检测材料的最大承载拉力、压力、抗拉强度、抗压强度、伸长变形、延伸率等技术指标。以上检测参数在试验结束后，由计算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。
二、微机控制电子土工布专用试验机特点
1.带有遥控盒，可实现横梁的快/慢升降调整，操作灵活、随意切换。
2.具有试验结束后返回初始位置的功能，智能、高效、快捷。
3.具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全。
4.自建强大的试验数据库，试验数据可随时保存、查询、调用
5.可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。
6.可切换显示多种试验曲线：应力－应变曲线、力－变形曲线、力－位移曲线、力－时间曲线、变形－时间曲线、位移－时间曲线等。试验曲线局部放大，多曲线叠加比较。
7.增加附具也可完成其他材料的拉伸、压缩、弯曲、扭转等试验检测
三、试验机设计、制造、检验依据下列标准相关条款
1. GB/T2611-2007《试验机通用技术要求》
2. GB/T16491-2008《电子万能材料试验机》
3. JJF1103-2003《万能试验机计算机数据采集系统评定》
4. GB/T13763-1992土工布梯形法撕破强力试验方法
5. GB/T 19470-2004 土工合成材料塑料土工网
6. JT/T520-2004公路工程土工合成材料 短纤针刺非织造土工布
7. GB/T17690-1998塑料扁丝编织土工布
8. GB/T 1040．1—2006《塑料拉伸性能测定第1部分：试验方法总则》
9. JTJ239-98水运工程织物应用技术规范
10. JC839.1-1998玻璃纤维土工格栅路面用
11. JJG139－1999《拉力、压力和万能试验机的检定规程》
三、微机控制电子土工布专用试验机主要技术指标
试验机型号 WDW-
5
10
20
30
50
100
1
最大试验力
5KN
10KN
20KN
30KN
50KN
100KN
2
试验机级别
0.5级或1级
3
负荷测量范围
0.4%-100%FS（0.5级）/1%～100%FS（1级）
4
示值相对误差
±0.5%（0.5级）/±1.0%以内（1级）
5
试验力分辨力
1/±300000F.S
6
变形测量范围
0.2%-100%
7
力控速率调节范围
0.005%-5%FS/S
8
力控速率控制精度
速率 <0.05%FS时，为±2%设定值以内；
速率 ≥0.05%FS时，为±1%设定值以内；
9
位移速率调节范围
0.005-500mm/min
10
有效试验跨度
400mm
可以定做加宽
500mm
11
有效拉伸试验空间
800mm 可以定做加高
12
有效压缩试验空间
700mm 可以定做加高
13
电源电压
～220V±10% 50Hz；（必须有可靠的接地措施）
14
主机外型尺寸
(长宽高)mm
660*415*1500
740*450*1600
755*520*1780
850*555*1900
四、微机控制电子土工布专用试验机主要配置
名称
内 容
备注
主 机
门式结构框架；
精密滚珠丝杠副
1台
2套
驱动系统
交流伺服调速电机及驱动器、同步带传动
1套
控制系统
微机自动控制
1套
负荷传感器
（可选择加挂多只传感器*需另付费）
1只
限位安全装置
丝网印刷技术与光电技术相结合；光电限位开关
3只
土工布附具
土工布拉伸夹具、顶破夹具、刺破夹具
1套
压缩附具
Φ100mm、Φ150mm、Φ200mm、Φ300mm或方形 选1种
1套
计算机
联想
1台
随机工具
1套
随机技术资料
1套
试验机软件
1套
08
16
2018

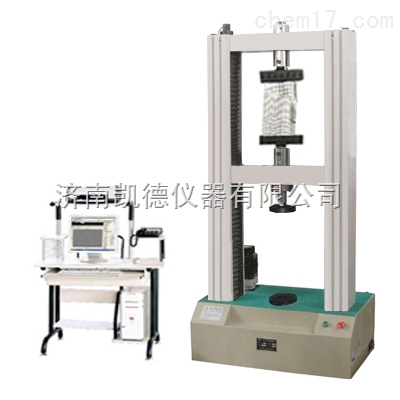

WDW-T5-100微机控制土工布专用试验机 万能试验机
来源:[济南凯德仪器有限公司]
联系人：张先生
手机：13864003108
电话：0531-87180687
传真：0531-81602985
QQ：2678693170
Email：2678693170@qq.com
地址：山东省济南市济南市槐荫区经七路843号
品牌：凯德仪器
价格：86000.00
元/台
供应地：山东省济南市
产品型号：WDW-T5-100
