产品类别：WAW油缸下置式机型—C型机
产品名称：微机控制电液伺服万试验机--WAW-C油缸下置式系列
产品型号：WAW-100C/300C/600C/1000C(100-1000kN)
产品说明:
一、WAW-C系列微机控制电液伺服万能试验机功能及特点
1、功能：WAW-C系列微机控制电液伺服万能试验机采用油缸下置式主机，涡轮蜗杆传动，主要用于各种金属、非金属材料的拉伸、压缩、弯曲和剪切试验，以及一些产品的特殊试验，适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域，试验操作和数据处理符合GB228-2002/2010《室温材料 金属拉伸试验方法》等标准的要求。
2、性能特点：
2．1主机：采用油缸下置、涡轮蜗杆传动式主机，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。
2．2传动系统：采用横穿移动横梁的蜗轮蜗杆传动机构来调整试验空间，使传动系统与定位系统彻底分离，加载系统几何中心与受力中心完全一致，保证了上下钳口的同轴度和主机的耐久性。
2．3液压系统（一体式油源）
2．3.1 采用进口高压齿轮泵噪音低、压力平稳。
2．3.2 动力系统与操作台一体化设计，便于操作，节省实验空间。
2．3.3 表面经喷塑处理，外形美观。
2．4控制系统
2．4.1 实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2．4.2 数据采集系统由4路高精准32位A/D转换通道组成。最高分辨率达1/500000，全程不分档；
2．4.3 选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
2．4.4 符合PCI总线标准，微机自动识别和安装，做到“即插即测"；
2．4.5 电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
二、WAW-C系列微机控制电液伺服万能试验机技术参数：
产品型号
WAW-100C/300C
WAW-600C
WAW-1000C
最大试验力(KN)
100
300
600
1000
试验力测量范围(KN)
2-100
6-300
12-600
20-1000
试验力示值精度
±1%
位移测量分辨力
0.01mm
变形测量精度
±0.5%
恒力、恒变形、恒位移控制精度
设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.5%以内
变形速率控制精度
速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
最大拉伸空间
600mm
800mm
800mm
850mm
最大压缩空间
500mm
700mm
700mm
750mm
扁试样夹持厚度
0-15mm
0-15mm
0-40mm
圆试样夹持直径mm
φ6-φ22
φ6-φ26
φ13-φ40
φ13-φ60
弯曲试验支滚间距
450mm
支滚宽度
140mm
支点直径
30m
40mm
活塞行程
250mm
夹紧方式
内置式液压夹紧
外形
尺寸
主机mm
900×550×1900
1100×650×2325
1225×750×2640
油源mm
1140×700×930
整机重量kg
2200/2800
3000
4500
注：以上为标准配置，可根据客户要求特殊定做。
08
16
2018

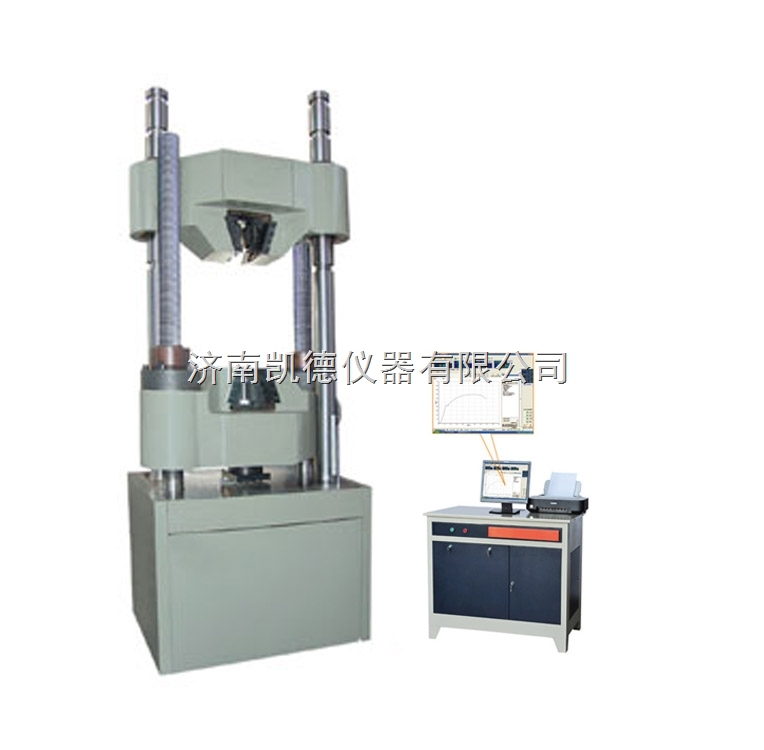

WAW-300C微机控制电液伺服万能试验机
来源:[济南凯德仪器有限公司]
联系人：张先生
手机：13864003108
电话：0531-87180687
传真：0531-81602985
QQ：2678693170
Email：2678693170@qq.com
地址：山东省济南市济南市槐荫区经七路843号
品牌：凯德仪器
价格：156000.00
元/台
供应地：山东省济南市
产品型号：WAW-300C
