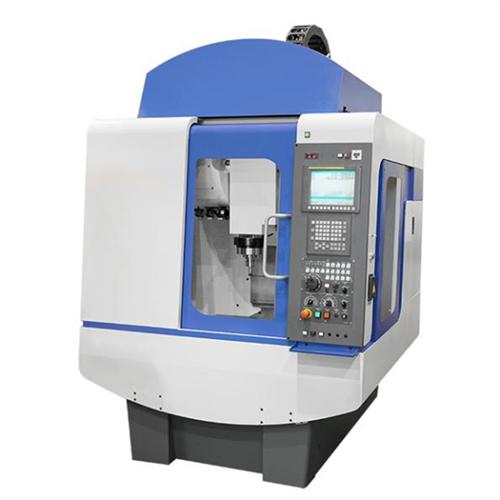

立式加工中心的主要组成部分

刀库、主轴、伺服系统、数控系统、丝杠、导轨、钣金等组成，还有其他一些小的部件我们就不做一一的介绍了。立式加工中心装卡方便，便于操作，易于观察加工情况，调试程序容易，应用广泛。但受立柱高度及换刀装置的限制，不能加工太高的零件，在加工型腔或下凹的型面时，切屑不易排出，严重时会损坏刀具，破坏已加工表面，影响加工的顺利进行。

自动换刀装置故障

自动换刀装置故障主要表现在：刀库运动故障、定位误差过大、机械手夹持刀柄不稳定、机械手运动误差较大等。故障严重时会造成换刀动作卡住，机床被迫停止工作。若连接电机轴与蜗杆轴的联轴器松动或机械联接过紧等机械原因，会造成刀库不能转动，此时必须紧固联轴器上的螺钉。若刀库转动不到位，则属于电机转动故障或传动误差造成。若出现刀套不能夹紧刀具，则需调整刀套上的调节螺钉，压紧弹簧，顶紧卡紧销当出现刀套上/下不到位时，应检查拨叉位置或限位开关的安装与调整情况。

主轴发热，旋转精度下降等故障如何解决

更换前轴承及润滑脂， 调整轴承游隙， 轴向游隙 0.， 径向游隙士 0.； 自制简易研具，手工研磨主轴内锥孔定位面，用涂色法检查，保证刀柄与主轴定心锥孔的接 触面积大于 85%；更换碟形弹簧。将修好的主轴装回主轴箱，用千分表检查径向跳动，近 端小于 0.，远端 150mm 处小于 0.。试加工，主轴温升和噪声正常，加工精度 满足加工工艺要求，故障排除。
