离心泵的工作过程实际上是一个能量的传递和转化的过程，

它把电

动机高速旋转的机械能转化为被吸、

压液体的动能、

位能和压力能。

在这个传递

和转化的过程中，

伴随着许多能量损失，

这些能量损失越大，

离心泵的性能就越

差，工作效率就越低。

离心泵的流量和扬程之间有相互对应的关系，

因此可以用安装在泵出液管路

上的阀门来调节流量，

即使完全关死排液管路上的阀门，

在短时间内也不会引起

事故。

产品用途：

适用于流量大并有一定扬程要求的给水及循环水应用场合。

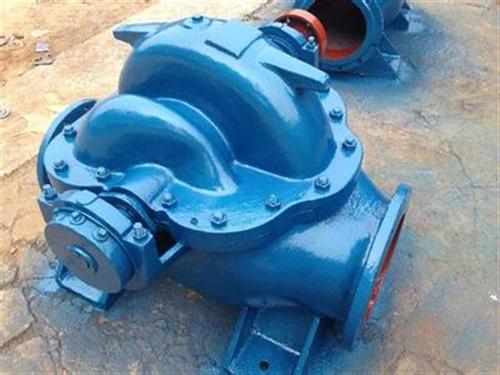

【KQSN系列中开式单级双吸离心泵工作原理】：单级双吸轴向中开涡壳离心泵，卧式安装，驱动机（电动机或内燃机）可根据需要设置在泵的左侧或右侧（即面向出口，驱动机在左侧为逆时针旋转，在右侧为顺时针旋转）。 电机：－Y2（Y）系列全封闭自扇冷鼠笼型三相异步电动机－Y系列高压自扇冷鼠笼型三相异步电动机。

【KQSN系列单级双吸离心泵选型（型号）】：

 泵型号 　 尺寸(mm) 重量

 (kg)

 型号 电压

 (V) 防护式 功率

 (KW) L L1 L2 L3 B H H1 电机 底座

 KQSN150-M4/N4 　 380 Ⅲ/Ⅱ 90 1785 1050 535 1450 620 755 86 540 192

 　 380 Ⅲ/Ⅱ 75 1735 1000 510 1400 620 755 86 510 190

 　 380 Ⅲ/Ⅱ 55 1665 930 475 1330 560 715 80 380 188

管路安装

注意！ 直到水泥完全凝固、机组已二次找平找正、泵和电机（或共用底座）的地角螺栓拧紧后才能将泵与管道连接。否则，泵与电机可能难以对中。

1．管路应尽量缩短以减少阻力损失。

2．当处理有害液体时，管道的布置应允许在机器拆除前清洗泵。

3．在将管道与泵连接前应先仔细冲洗所有的管道部件，重庆双吸泵，阀门和旁路。

4．所有的管道应独立支撑并与泵法兰自然连接，即使是膨胀节，也应避免过拉伸、过压缩或扭曲，水利工程双吸泵，下表说明了管道法兰的校正标准。

5．泵与管道连接好后，需要重新找正方可投入运行。

 (KW) L L1 L2 L3 B H H1 电机 底座

 KQSN150-M4/N4 　 380 Ⅲ/Ⅱ 90 1785 1050 535 1450 620 755 86 540 192

 　 380 Ⅲ/Ⅱ 75 1735 1000 510 1400 620 755 86 510 190

 　 380 Ⅲ/Ⅱ 55 1665 930 475 1330 560 715 80 380 188

l  水泵泵盖上的吊环仅用于检修时吊开泵盖，而不能用于起吊整台泵。

l  电机上的吊环仅用于起吊电动机，而不能用于起吊机组。

起吊机组时，排灌用中开双吸泵，要注意拉力的方向，角度不要大于90o，两边分别使用起吊绳。

?制有放水的管螺纹。

?长。由于50轴承以上转子尾端轴承配有轴承衬套，拆装轴上零件十分方便。泵轴被轴套、衬套等件完全包裹密封，甘肃省双吸泵，接合位嵌以O形密封圈，泵轴与液体被完全隔离，避免了轴的锈蚀及腐蚀，同时易于装拆轴上零件。

泵运行中监视和维护  泵在运行中，要加强对机组的巡视工作，及早的发现异常，农田灌溉大流量双吸泵，迅速分析判断，城市排水灌溉泵，尽快作出处理。在巡视中，一般要随时留意下列各个方面：

（1）注意机组的响声和振动情况是否正常。

（2）观察电流表、电压表、压力表、真空表和流量计等仪表读数是否正常。电表反映电动机的消耗和电网供电情况，其他仪表能反映泵的扬程、流量、吸入情况等运转性能。
