描述数控深孔钻的主要构造

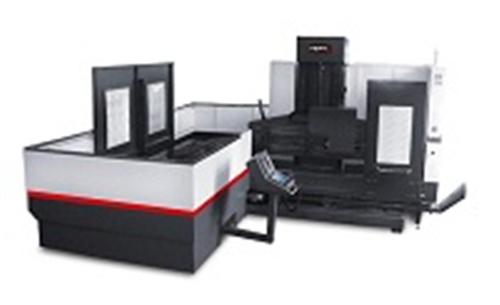

      数控深孔钻主要构造其实并不复杂，数控深孔钻床身底座采用经二次定性处理的树脂砂铸造件，机床床身分三大部分组成：底座、立柱以及Z轴滑台，各大部分均装有进口精密丝杆及导轨。

　　主轴部件是由一套主轴组组成，通过变频电机上的齿形带轮带动主轴做旋转运动，主轴轴承采用日本NSK，或高于NSK级别。

　　主轴后面装有进口高速高压旋转接头，在主轴循环加工过程不出现切削油泄漏的情况。在加工工件时，高压油通过回转接头进入主轴内孔、经枪钻中心到达加工表面，调节主轴旋转速度以及进给数控滑台的进给率进行深孔加工，铁屑自动从枪钻排屑槽排入到排屑箱里，再经强力排屑装置将铁屑运送至指定地点。

　　底座部分包含工作台、X轴伺服电机、润滑系统、防护罩等共同组成机床的X轴；立柱部分包含Y轴伺服电机，配重系统等共同组成机床的Y轴；滑台部分包含主轴及电机传动装置、Z轴伺服电机、枪钻防抖动支承架及自动调节装置、枪钻导向及排屑装置、顶紧液压系统等共同组成机床Z轴，即加工进给轴。

　　深孔钻床的尺寸规格：

　　1、零件种类：模具、司筒、空心轴、环模、管板、轧辊类。

　　2、最小孔径：1mm 、2mm 、4mm 、18mm 、60mm;最大孔径：5mm 、10mm 、20mm 、30mm 、60mm 、90mm 、120mm

　　3、最大钻孔深度：100mm 、500mm 、1000mm 、1200mm 、1500mm、2000mm 、2500mm 、3m 、4m 、5m 、6m、7m、8m 、9m 、10m 、11m 、12m 、13m

　　4、驱动方式：半自动(手动定位+自动走刀)，数控(两者的钻孔效率和质量一样，数控型方便很多。)

　　5、需要机床有：单座标(只有钻头的进给运动)、两座标(钻头的进给运动为Z轴，工件可以X方向移动)、X行程、三座标(钻头的进给运动为Z轴，X，Y方向移动定位孔的坐标);X行程、 Y行程、五坐标(钻头的进给运动为Z轴，X，Y方向移动定位孔的坐标)、(U轴调整钻孔的垂向角度，V轴调整钻孔的水平角度)

台铭深孔钻操作指导书

深孔钻操作规程

5、使用安全注意事项

5.1、调整流量的溢流阀和压力表不允许善自作任何调整，需要检查调整的要通知设备部门进行。

5.2加工过程中人手不能触摸运转中钻头，电机、皮带等部件，以防伤人。

6.维护保养

6．1每天下班前要清理机床和周围环境，清理好铁屑和油积，做好6S工作。

6.2每周星期六早上要彻底清理一次冷却箱底部沉积的粉尘，设备才能投入正常使用，以防进入油压系统内部造成故障。
