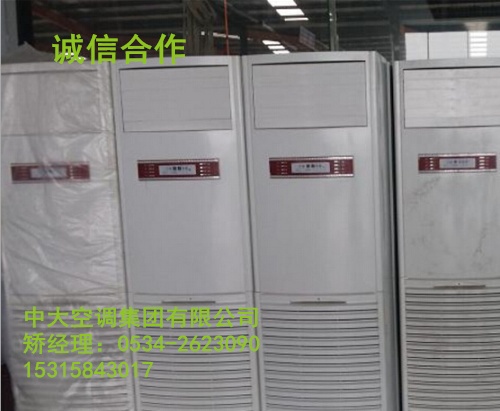

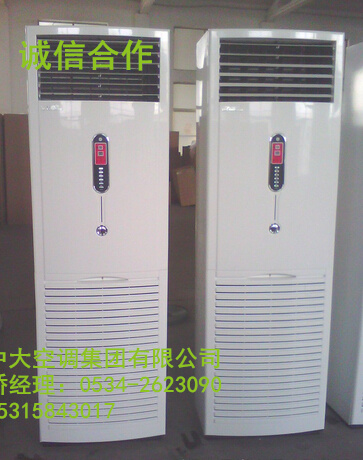

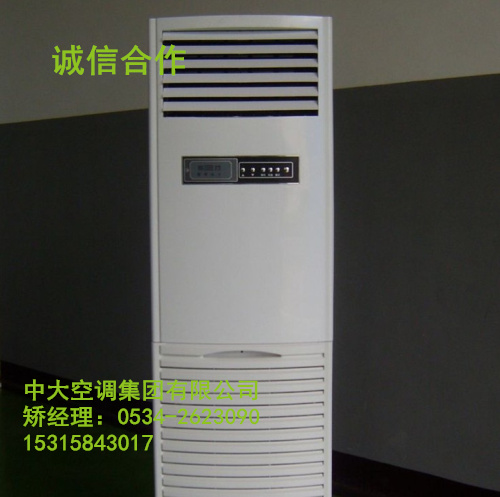

立柜式风机盘管样本图、价格：

立柜式风机盘管结构参数：
机组代号 G-柜式风机盘管机组 2 名义风量 名义风量=数字×1000m3 /h 3 结构形式 缺省-立式；W-卧式  4 安装形式 缺省-落地式安装；D-吊装式安装 5 机组功能 缺省-回风型；X-新风型 6 表冷器排数 缺省-4排管；I-六排管 7 进水方向 缺省-左侧进水；Y-右侧进水 8  设计序号  以A、C、D……排列；B-超薄机型

安装分类：
立柜安装
 1) 机组落地安装，地面左右及前后两侧的高度差≤5mm或倾斜度≤1:500 2) 机组周围预留足够的维修、保养和安装回风管的空间，如图示：
>1100
送风口 回风口 >500 >1000
 吊柜安装
1) 水平安装，机组左右以及前后两侧的高度差≤5mm或倾斜度≤1：500 2) 机组周围预留足够的维修、保养和安装回风管的空间，如图示  回风口 出风口
 操作注意事项：
1)  检查减振器运输保护架是否已拆除。（仅对于G-20以上的立柜） 2)  检查水管管路是否正常，并将管路中的气体予以完全排除。  3)  检查风管管路是否正常，有无异物堵塞，并将管路中的阀门置于正常位置。  4)  检查电机线圈之接地电阻，须在1.0MΩ以上。送电运转，检查三相电流是否平衡及正常。 5)  检查风机是否反转，若出现转向不对则须调整相序以更正。
