一、微机控制电子式环刚度试验机用途
WDW-G系列微机控制环刚度试验机（大空间*管材直径≤ 3000mm*可根据要求定制）系列，主要用于各种金属、非金属及复合材料管材进行环刚度、环柔度、压扁、挠曲水平性能指标的测试。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。在试验过程中，检测管材的承载力、压缩变形等技术指标。以上检测参数在试验结束后，由计算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。
1、带有遥控盒，可实现横梁的快/慢升降调整，操作灵活、随意切换。
2、具有试验结束后返回初始位置的功能，智能、高效、快捷。
3、具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全。
4、自建强大的试验数据库，试验数据可随时保存、查询、调用。
5、可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、
伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。
6、可切换显示多种试验曲线：应力－应变曲线、力－变形曲线、力－位移曲线、力－时间曲线、变形－时间曲线、位移－时间曲线、力－应变曲线。试验曲线局部放大，多曲线叠加比较。
7、增加附具，可进行其它材料的拉伸、压缩、弯曲试验。
二、试验机设计、制造、检验依据下列标准相关条款：
1. GB/T2611-2007《试验机通用技术要求》
2. GB/T9647-2003《热塑性塑料管材环刚度的测定》
3. GB/T16491-2008《电子万能材料试验机》
4. JJF1103-2003《万能试验机计算机数据采集系统评定》
5. GB/T18477-2001
《埋地排水用硬聚氯乙烯（ PVC-U ）双壁波纹管材》
6. GB/T21238-2007《玻璃纤维增强塑料夹砂管》
7. GB/T18998.2-2003《工业用氯化聚氯乙烯（ PVC-C ）管道系统第2部分：管材》
8. CJ/T165
-2002 《高密度聚乙烯（ HDPE ）缠绕结构壁管材》
9. GB/T7314-2005《金属材料室温压缩试验方法》
10.
GB/T14452-1993《金属材料弯曲力学性能试验方法》
11. JJG139－1999《拉力、压力和万能试验机的检定规程》
三、微机控制电子式环刚度试验机主要技术参数
试验机型号WDW-G
20
30
50
100
1
最大试验力
20KN
30KN
50KN
100KN
2
试验机级别
0.5级或1级
3
负荷测量范围
0.4%-100%FS（0.5级）/1%～100%FS（1级）
4
示值相对误差
±0.5%（0.5级）/±1.0%以内（1级）
5
试验力分辨力
1/±300000F.S（全程分辨力不变）
6
变形测量范围
0.2%-100%
7
力控速率调节范围
0.005%-5%FS/S
8
力控速率控制精度
速率 <0.05%FS时，为±2%设定值以内；
速率 ≥0.05%FS时，为±1%设定值以内；
9
变形速率调节范围：
0.005～5%FS/s；
10
变形速率控制精度：
速率＜0.05%FS/s时，为设定值的±2%以内；
速率≥0.05%FS/s时，为设定值的±1%以内；
11
位移速率调节范围：
0.005～500mm/min；
12
位移速率控制精度：
速率＜0.5mm/min时，为设定值的±1%以内；
速率≥0.5mm/min，为设定值的±0.5%以内；
13
试验空间 高度
3040mm
14
试验空间 宽度
680mm
15
加载方式
电动
16
控制方式
微机自动控制
17
电源电压（必须有可靠的接地措施）
～220V±10% 50Hz；
18
电源功率
1.50KW
19
试验机主机尺寸（长x宽x高）
≈1000×750×3500 mm
20
试验机重量
≈1000kg
四、微机控制电子式环刚度试验机主要配置
名称
内 容
备注
主 机
四立柱结构框架；
精密滚珠丝杠副
1台
2套
驱动装置
交流伺服调速电机、同步带传动
1套
负荷传感器
轮辐式
1只
限位安全装置
1套
压缩附具
620x620mm
1件
变形测量装置
1套
微机
联想/1G/160G/17液晶
1台
随机工具
1套
随机技术资料
1套
试验机软件
1套
以下内容为选配*另付费
打印机
惠普 A4 彩色喷墨
三点抗折弯曲装置
跨度10-300mm可调；压头Φ2、3、5、10、20mm 选配或定制
三点抗折弯曲装置
跨度10-1100mm可调；压头Φ10、20、30mm选配或定制
四点抗折弯曲装置
跨度10-1100mm可调；压头Φ10、20、30mm选配或定制
拉伸附具
板材拉伸夹具 0～40,40-80mm；圆材拉伸夹具Φ0-40，40-80mm
其它类夹具
线材缠绕式夹具、对夹式夹具、M型杠杆式夹具、橡胶波纹夹具、
家具表面覆料剥离夹具、90°剥离夹具等多种。
08
16
2018

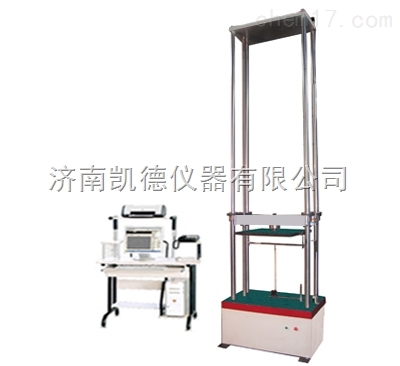

WDW-20-100G微机控制电子式环刚度试验机 压力试验机
来源:[济南凯德仪器有限公司]
联系人：张先生
手机：13864003108
电话：0531-87180687
传真：0531-81602985
QQ：2678693170
Email：2678693170@qq.com
地址：山东省济南市济南市槐荫区经七路843号
品牌：凯德仪器
价格：98000.00
元/台
供应地：山东省济南市
产品型号：WDW-20-100G
