CWB不锈钢磁力旋涡泵性能参数：
型号
流量（M3/h）
扬程
(m)
转速
(rpm)
电机功率(kW)
效率η(%)
允许吸上高度(m)
叶轮直径(mm)
重量
(kg)
CWB20-20
0.72
20
2900
0.75
22
6
65
26
CWB20-40
0.72
40
2900
1.1
18
6
90
32
CWB20-65
0.72
65
2900
2.2
15
6
105
36
CWB25-25
1.44
25
2900
1.1
26
5
75
28
CWB25-40
1.44
40
2900
1.5
24
5
90
40
CWB25-75
1.44
75
2900
4
20
5
110
55
CWB32-30
2.88
30
2900
2.2
28
5
90
38
CWB32-50
2.88
50
2900
3
26
5
100
52
CWB32-75
2.88
75
2900
7.5
22
5
120
76
CWB32-120
2.88
120
2900
11
18
4.5
140
95
CWB40-40
5.4
40
2900
4
30
4
100
70
CWB40-90
5.4
90
2900
11
26
3.5
130
105
CWB50-45
9
45
2900
7.5
30
4
110
92
CWB65-50
14.4
50
2900
15
35
3.5
120
158
CWB不锈钢磁力旋涡泵产品概述：
CWB不锈钢磁力旋涡泵是本公司在多年生产W型旋涡泵的经验基础上进行改型设计的新型旋涡泵。该系列泵采用磁力传动结构，无轴封，保证泵能点滴不漏地输送介质，通过多家用户使用证明，该系列泵既具有旋涡泵的小流量，高扬程的特点，又具有磁力泵无泄漏的优点，因而，深受用户的青睐。泵的过流部件采用1Cr18Ni9Ti不锈钢，可无泄漏输送易燃、易爆、剧毒等化学介质。
■ CWB不锈钢磁力旋涡泵型号意义：
■ CWB不锈钢磁力旋涡泵工作原理：
1
进出口接管
2
泵壳
3
密封垫
4
泵盖组件
5
叶轮
6
轴承
7
轴
8
止推环
9
隔离套
10
内磁组件
11
外磁组件
12
联接架
13
底板
14
电机
■ CWB不锈钢磁力旋涡泵适用范围：
CWB不锈钢磁力旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。
07
17
2017

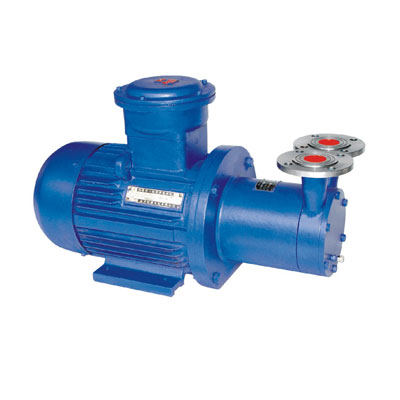

CWB不锈钢磁力旋涡泵 磁力泵
来源:[永嘉县季诚泵业有限公司]
联系人：于女士
手机：18157766330
电话：0577-67388859
传真：0577-67388282
QQ：2494119833
Email：2494119833@qq.com
地址：浙江省温州市永嘉县三桥工业区
品牌：
价格：面议
元/
供应地：浙江省温州市
产品型号：CWB
磁力旋涡泵（也称涡流泵）是一种叶片泵。主要由叶轮、泵体和泵盖组成。叶轮是一个圆盘，圆周上的叶片呈放射状均匀排列。泵体和叶轮间形成环形流道，吸入口和排出口均在叶轮的外圆周处。吸入口与 排出口之间有隔板，由此将吸入口和排出口隔离开。我们将泵内的液体分为两部分：叶片间的液体和流道内的液体。当叶轮旋转时，在离心力的作用下，叶轮内液体的圆周速度大于流道内液体的圆周速度。又由于自吸入口至排出口液体跟着叶轮前进，这两种运动的合成结果，就使液体产生与叶轮转向相同的“纵向旋涡”。因而得到旋涡泵之名。需要特别指出的是，液体质点在泵体流道内的圆周速度小于叶轮的圆周速度。在纵向旋涡过程中，液体质点多次进入叶轮叶片间，通过叶轮叶片把能量传递给流道内的液体质点。液体质点每经过一次叶片，就获得一次能量。这也是相同叶轮外径情况下，旋涡泵比其它叶片泵扬程高的原因。并不是所有液体质点都通过叶轮,随着流量的增加，“环形流动”减弱。当流量为零时，“环形流动”最强，扬程最高。由于流道内液体是通过液体撞击而传递能量。
■ CWB不锈钢磁力旋涡泵结构图：
