摇摆筛结构原理

按积木式结构原理设计开发，由一刚性曲柄轴驱动，并进行了动态平衡。在可调整倾角的刚性曲柄轴的驱动下，圆形的筛机体可实现三维空间运动，即在水平的圆周运动上叠加一个垂直方向的上下运动。振动的参数随旋转速度、曲柄偏心度、径向倾角和切向倾角的大小而变化。这种设计构造，使得其工作参数的组合可以无穷的多，从而使得被筛分的物料可以以所期望的速度在筛网层上运动，或者在期望的时间内滞留在筛网层上。筛机振幅及物料的加速度随曲柄偏心度的大小而变化，曲柄轴的切向倾角的大小决定着物料在筛网上作圆周运动的速度;曲柄轴的径向倾角决定着物料从筛网中央向边缘运动的速度;切向和径向倾角的相互作用导致被筛分的物料在筛网上作一种螺旋渐开线运动，物料在筛网上停留的时间，即筛分的精度和度量是由切向和径向倾角大小的组合比例来决定的。

适用行业

(1)化学 (2)食品与香料 (3) 塑料(4)矿业(5)医药(6)木业与胶合板(7)冶金(8)橡胶(9)饲料(10)化肥(11)糖、盐业(12)再生行业

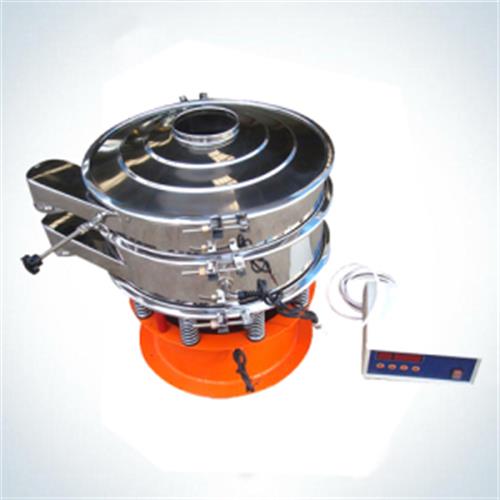

产品概述

　　摇摆筛是为了满足筛分物料要求产量大、精度高，是是保持物料颗粒形状完整性的一款筛机。它采用仿生人工筛分的原理，将手工筛分动作的“筛”-（平面圆周运动）和“簸”-（向上抛物料）这两种运动形式最好的结合在一起，解决精细与超精细范围的粉末与颗粒物料的筛分难题。
