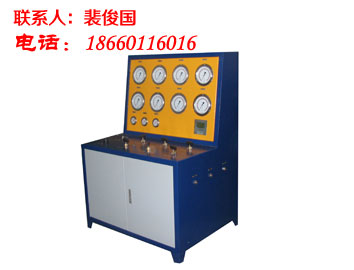

安全阀定压校验台说明书

济南赛思特流体系统设备有限公司

地址：济南市工业北路182-27号

电话：0531-88964577/4566    传真：0531-88964599

网址：http://www.shine-east.com

     安全阀整定测试试验台是我公司参考GB/T 12242-2005（压力释放装置、性能试验规范），依据我公司安全阀测试台经验研制而成的大排量、低压力重闭式安全阀整定压力的调整及测试的新型试压装置。

一、功能

安全阀装配测试台对各种安全阀进行整定压力调整、整定压力检测、排放压力检测、回座压力检测等，考核其压力密封性能、泄漏率。

二、型号

      SVTA-400-32

      说明：400----安全阀通径  400mm

             32----安全阀作压力32MPa

三、系统组成

主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。

1. 动力系统：

空气增压泵STT60():驱动压力3-7bar;输出压力180-400bar; 为高压输出提供压力；

2.工件装夹系统：

本装夹系统采用相应规格的油缸进行加紧，夹紧力充分满足安全阀的压力要求；安全阀采用规格相应的连接工装，与高压泵气体管路相连；油缸夹紧保证被测件与管路之间的密封性， 3路单独操作。

2.1  5T夹紧力安全阀装卡座

     加紧动力系统：5bar-8bar压缩空气

2.2  20T夹紧力安全阀装卡座

    加紧动力系统：采用赛思特自制的气液增压泵GD64WL，该泵采用电气比例阀控制，升压速度无级可调，压力恒定，夹紧平稳

2.3  30T夹紧力安全阀装卡座

    夹紧动力系统同上

3.数据采集测试系统：

压力采集系统组成，实时采集压力-时间变化，自动绘制压力-时间曲线。

压力传感器：按压力段设置四级传感器

压力范围：0-1MPa;0-2.5MPa，0-25MPa,0-60MPa

性能指标高达±0.5%FS的精度，量程比100:1 ;

提供10年的稳定性与有限寿命期的保证

4.电气控制及输出系统：

软件：采用NI公司LabView，自主开发软件程序。通过采集卡将压力、时间数据统一传输到计算机，计算机对各数据进行显示、放大、记录、形成曲线，各数据可以通过打印机进行打印。美国NI采集板卡  :在高采样率下保证高精度。
