DT脱硫泵
一 泵的用途及适用范围
DT系列大型脱硫循环泵（DN≥300mm）为轴向吸入、单级、单吸、悬架离心式结构。该系列泵在水力设计、结构设计以及铸件所用材料上，综合应用了国内外同类产品的优点并加以创新。具有高效节能、抗磨耐腐、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点。泵的综合性能居国内领先水平。可广泛用于火电、炼铝和炼油等行业的脱硫系统输送石灰石或石膏浆液。浆液中氯离子含量最高可达60000ppm，浆液的PH值允许在2.5—13之间, 浆液温度≤65°C，浆液重量浓度Cw最高可达60%。
二 泵的结构特征
1 总述
DT系列大型脱硫循环泵的泵壳（蜗壳）为单层壳体结构。叶轮与轴采用螺纹连结，轴封采用机械密封。悬架部分采用稀油润滑型式。过流部件叶轮、蜗壳、后护板、入口短管均采用我厂自行研制的抗磨耐腐高铬合金材料制造。

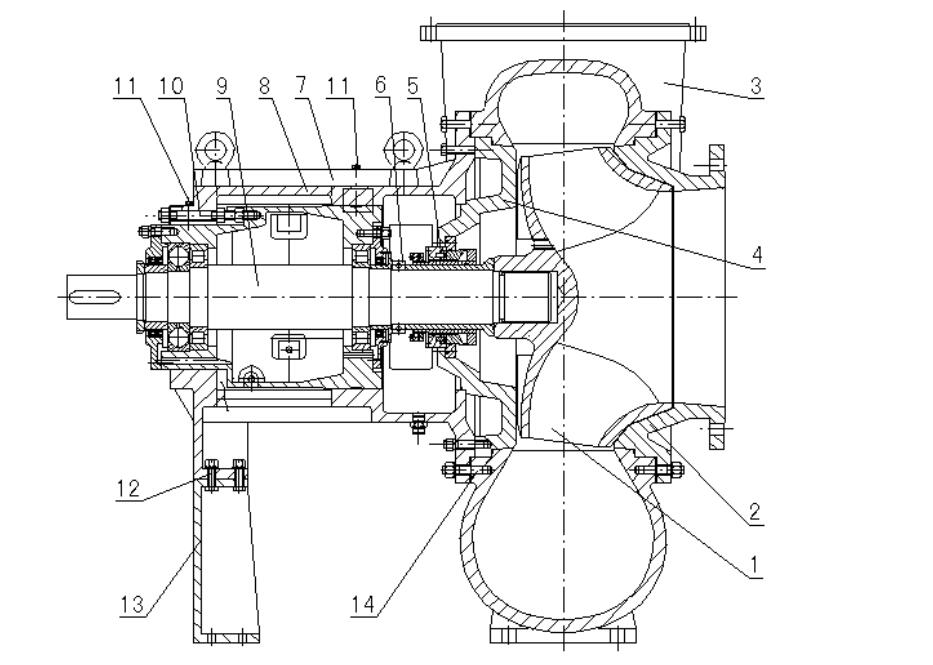

其详细结构见图1。
1、叶轮 2、入口短管 3、蜗壳 4、后护板 5、机械密封 6、拆卸环 7、悬架
2 叶轮
（1） 前盖板背叶片的设计，可防止大的颗粒进入到叶轮与入口短管间的间隙中。
（2） 后盖板背叶片的设计，可减小轴向力，阻挡大颗粒进入机械密封的腔体。
（3） 叶轮上排气孔的设计，可以使机械密封的腔体内介质形成流动，带走气体，防止机械密封干磨擦。
3 蜗壳
蜗壳壁厚能够承受足够的压力和磨损。
4 后护板
（1） 后护板通过螺栓固定在悬架上，便于拆装。
（2） 装单端面机械密封的后护板设计成锥形口，便于浆液及时从机械密封室中排出，防止泵停车后长时间不用，浆液附着在机械密封上损坏机械密封。
5 入口短管
由于其具有很强的抗磨损能力，保证了流道长时间的平滑和完整。由此也帮助延长了叶轮的使用寿命。
6 轴承体组件
轴承体组件由两部分组成，悬架及轴承体。轴承体可通过压紧螺栓及调整螺栓调节，在悬架内水平移动。主要优点：
（1） 轴承体可在悬架内移动，调整间隙方便。
（2） 合理油室设计，降低润滑油用量，散热效果好，轴承使用寿命长。
7 支架
拆卸时，较低部分保留在底座上。便于拆卸，位置准确，不会发生安装时部件相互卡住的现象。
8 机械密封
（1） 无冲洗水机械密封
① 集装式设计，便于安装。
② 无需固定冲洗水管路，只需周期性冲洗。每隔七天或两天以上停车前后,用水冲洗5分钟,冲洗水流量为10 L/min。

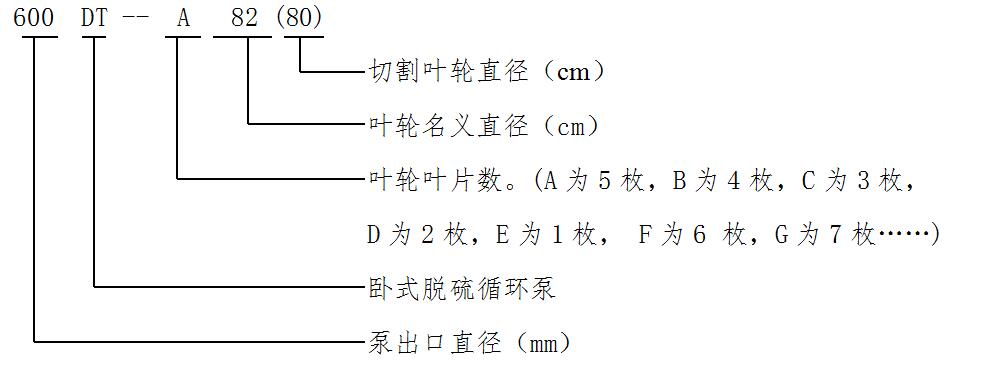

三 泵的型号及意义
DT系列大型脱硫循环泵的型号及意义

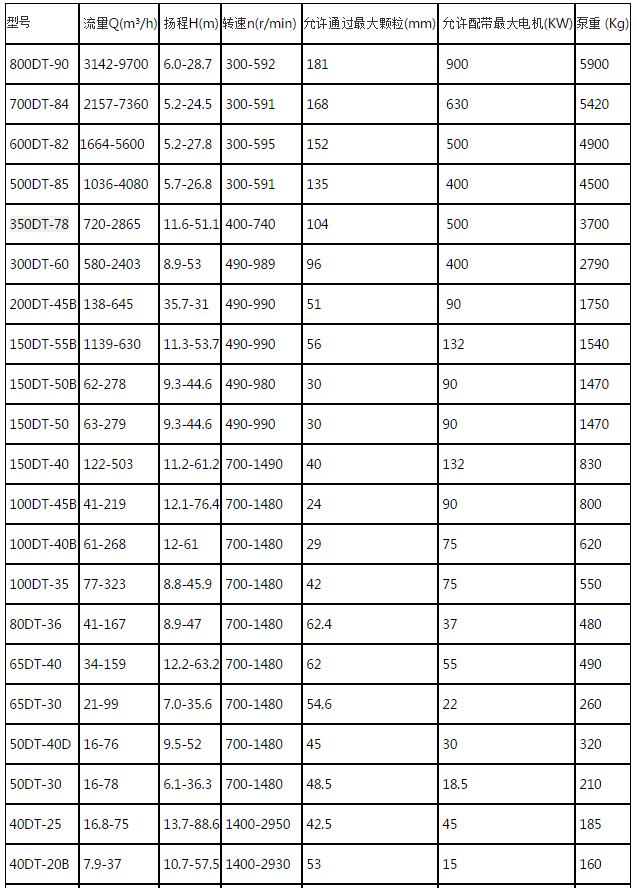

四 泵的规格参数
8、轴承体 9、轴 10、调整螺栓 11、压紧螺栓 12、螺栓 13、支架 14、螺柱
